第三章 PL通过NoC读写DDR4实验

第三章 PL通过NoC读写DDR4实验#

实验VIvado工程为“pl_rw_ddr”。

3.1 硬件介绍#

开发板的PL端有4颗16bit ddr4

../_images/image87.png

3.2 Vivado工程建立#

Versal的DDR4是通过NoC访问，因此需要添加NoC IP进行配置。

3.2.1 创建一个Block design并配置NoC#

  1. 选择Create Block Design

    ../_images/image54.png ../_images/image88.png

  2. 添加CIPS

    ../_images/image56.png ../_images/image57.png

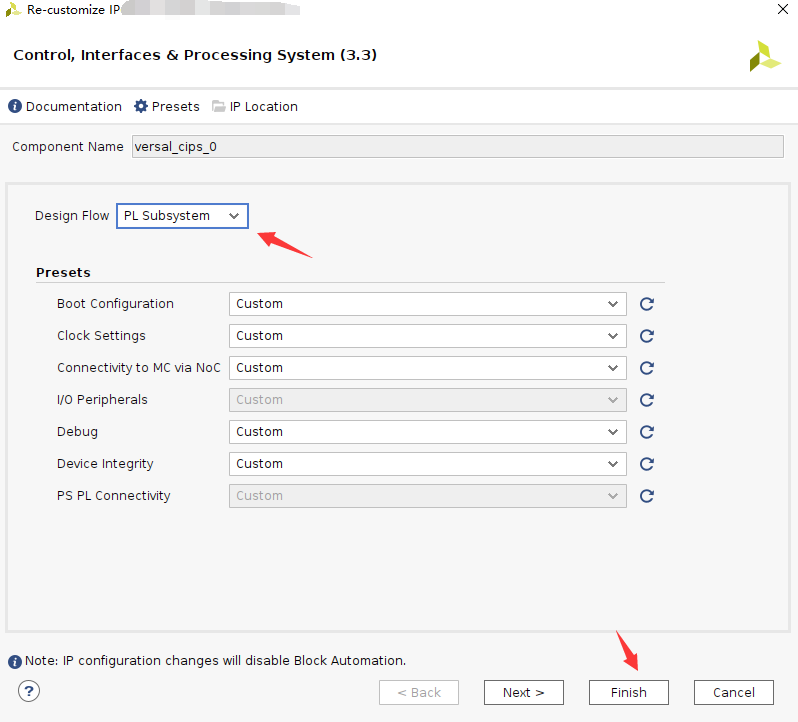

  3. 双击CIPS，选择PL_Subsystem，只有PL端的逻辑

    ../_images/image58.png

  4. 添加NoC IP

    ../_images/image89.png

  5. 配置NoC

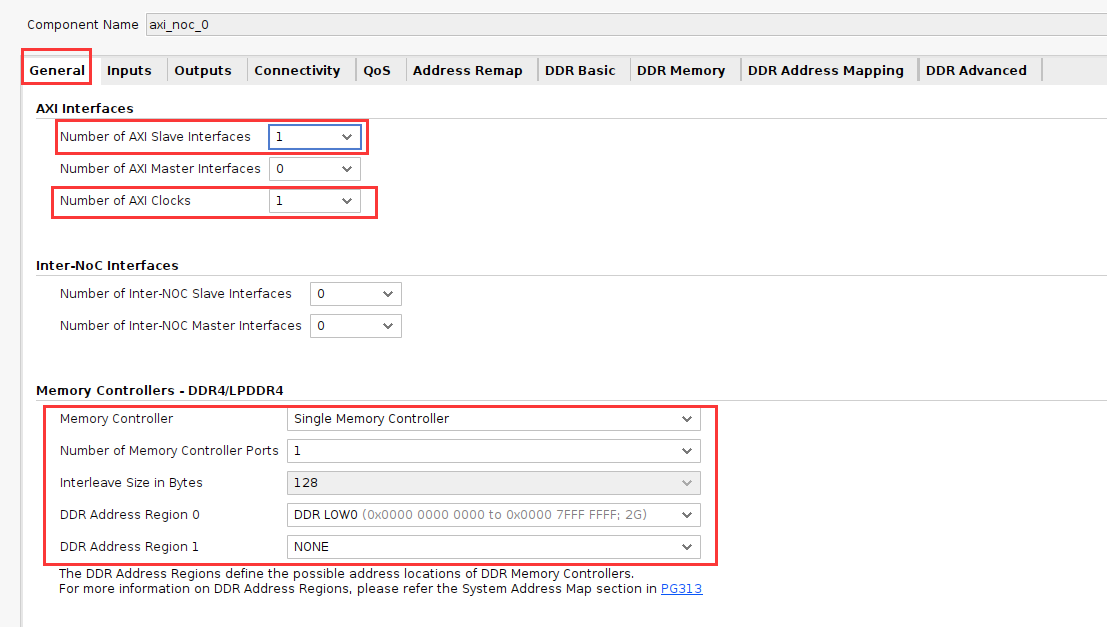

    选择一个AXI Slave和AXI Clock，选择”Single Memory Controller”

    ../_images/image90.png

    选择Inputs为PL

    ../_images/image911.png

    连接port

    ../_images/image92.png

    DDR4配置

    ../_images/image93.png ../_images/image94.png

    配置完成，点击OK

  6. 配置CIPS，添加复位

    ../_images/image95.png ../_images/image96.png ../_images/image97.png ../_images/image98.png

    点击Finish

  7. 添加Clocking Wizard，配置输出时钟150MHz，作为PL端读写时钟

    ../_images/image99.png ../_images/image100.png

  8. 添加IBUFDS为NoC和Clocking Wizard提供参考时钟，并导出S00_AXI，CH0_DDR4_0等总线，添加axi_clk,axi_resetn为PL端提供时钟和复位。

    ../_images/image1011.png

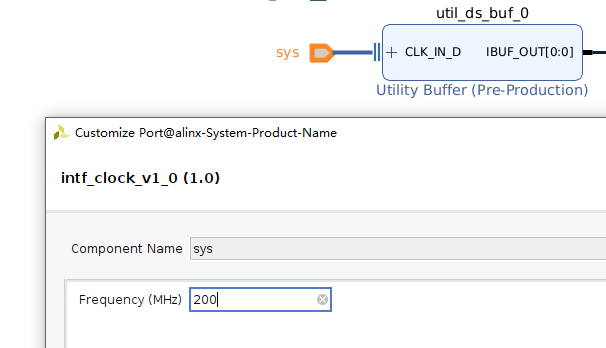

    双击参考时钟引脚，并配置频率为200MHz

    ../_images/image102.png

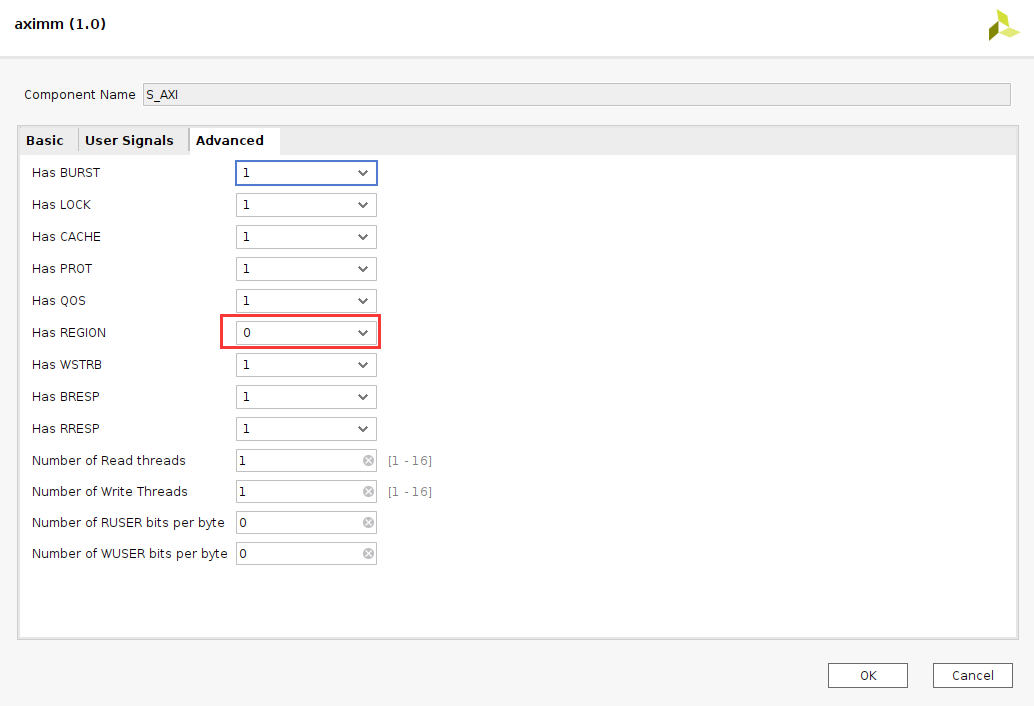

    双击AXI总线，并配置

    ../_images/image103.png ../_images/image104.png

  9. 分配地址

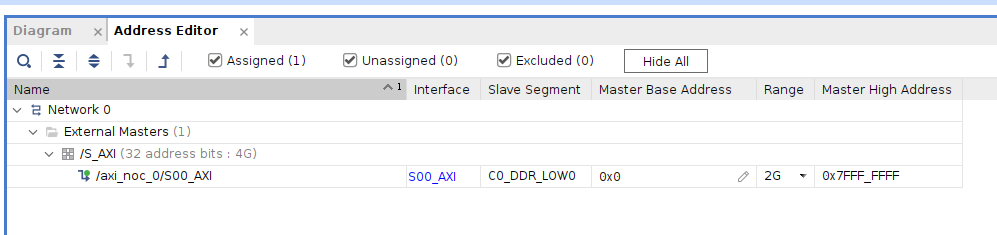

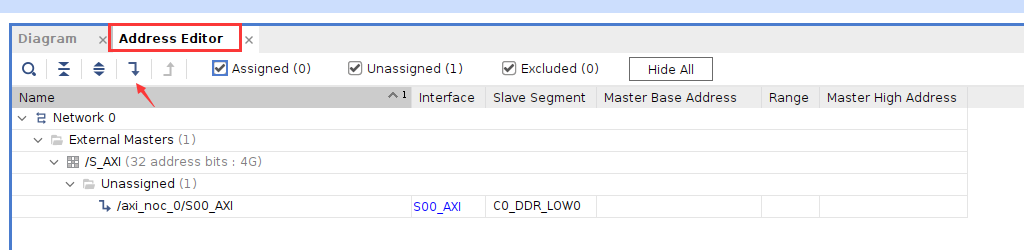

    ../_images/image105.png ../_images/image106.png

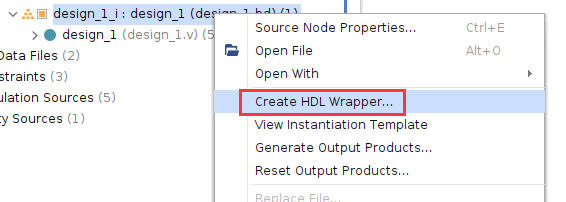

  10. Create HDL

    ../_images/image107.png

3.2.2 添加其他测试代码#

其他代码主要功能是读写ddr4并比较数据是否一致，这里不做详细介绍，可参考工程代码。

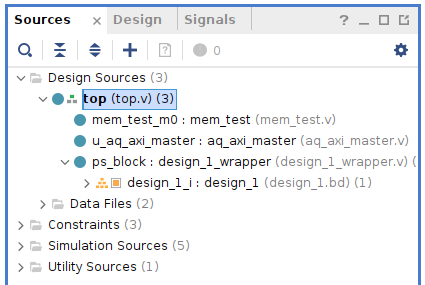

../_images/image108.png

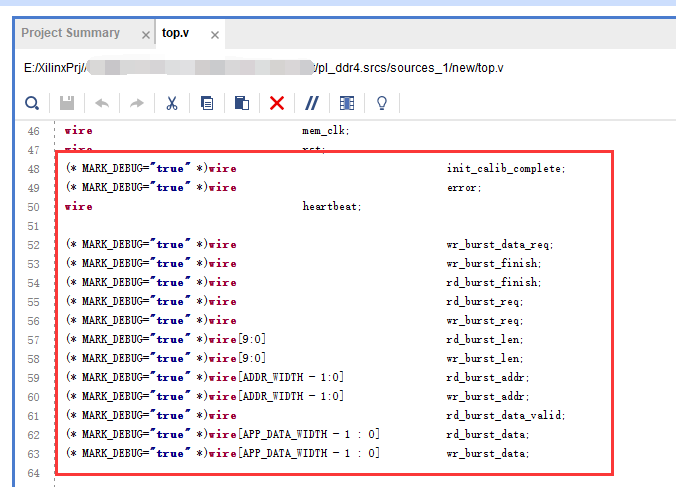

  1. 在mem_test.v中添加mark_debug调试

../_images/image109.png

  1. 引脚绑定

    ../_images/image110.png

  2. 综合

    ../_images/image1111.png

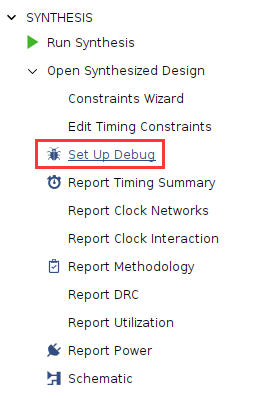

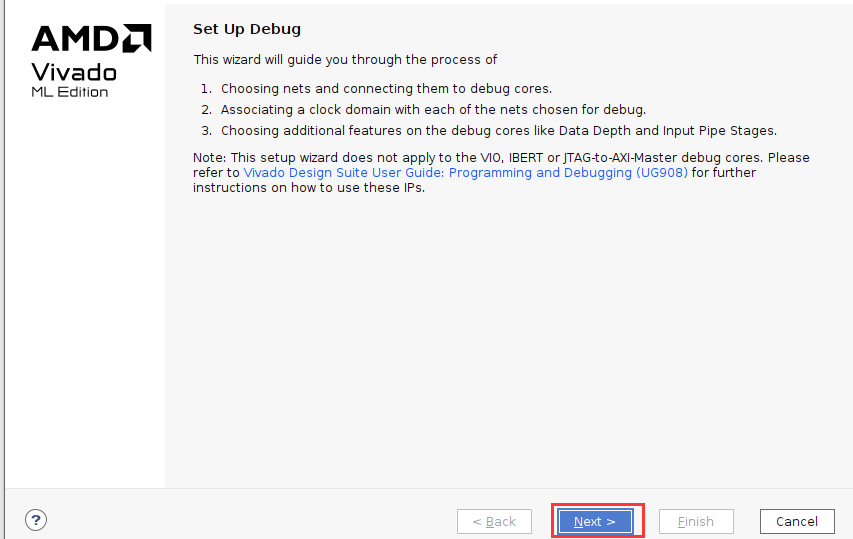

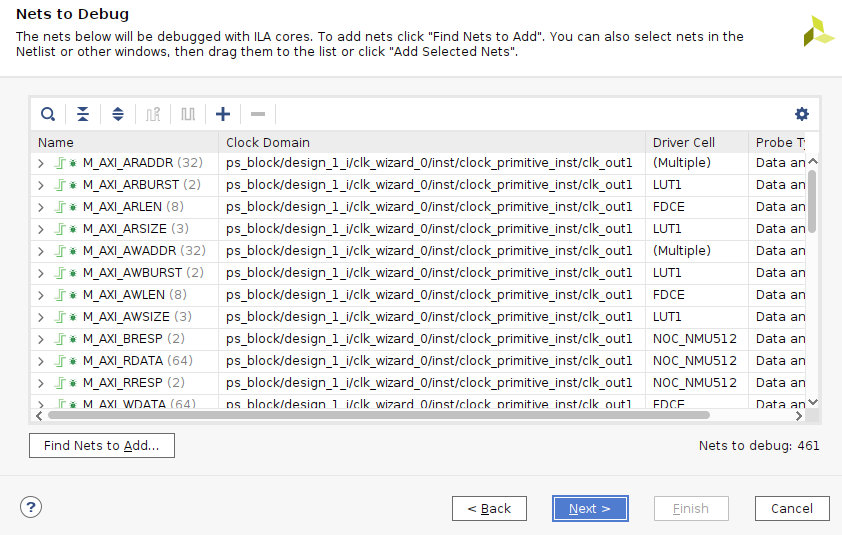

  1. 综合完成后点击Set up debug

    ../_images/image112.png ../_images/image113.png ../_images/image114.png

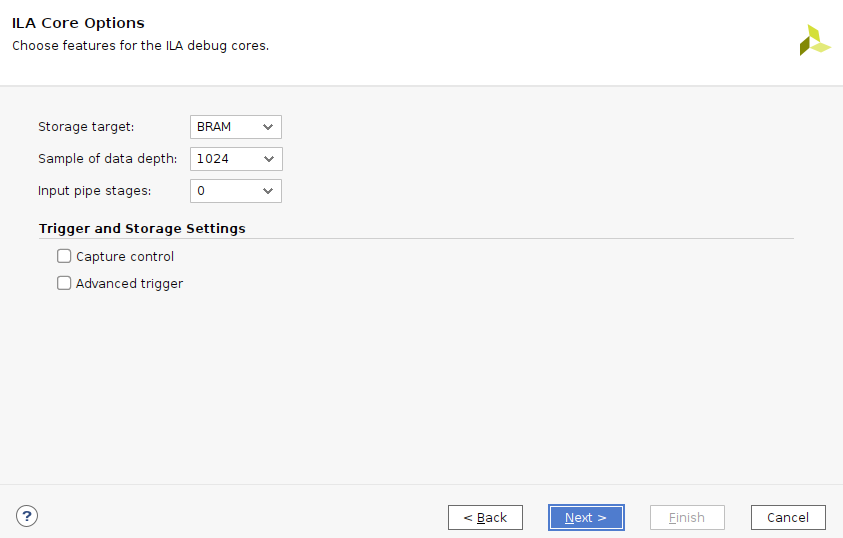

    根据需求设置采样点数

    ../_images/image115.png ../_images/image116.png

    之后保存，并生成pdi文件

    ../_images/image511.png

3.3 下载调试#

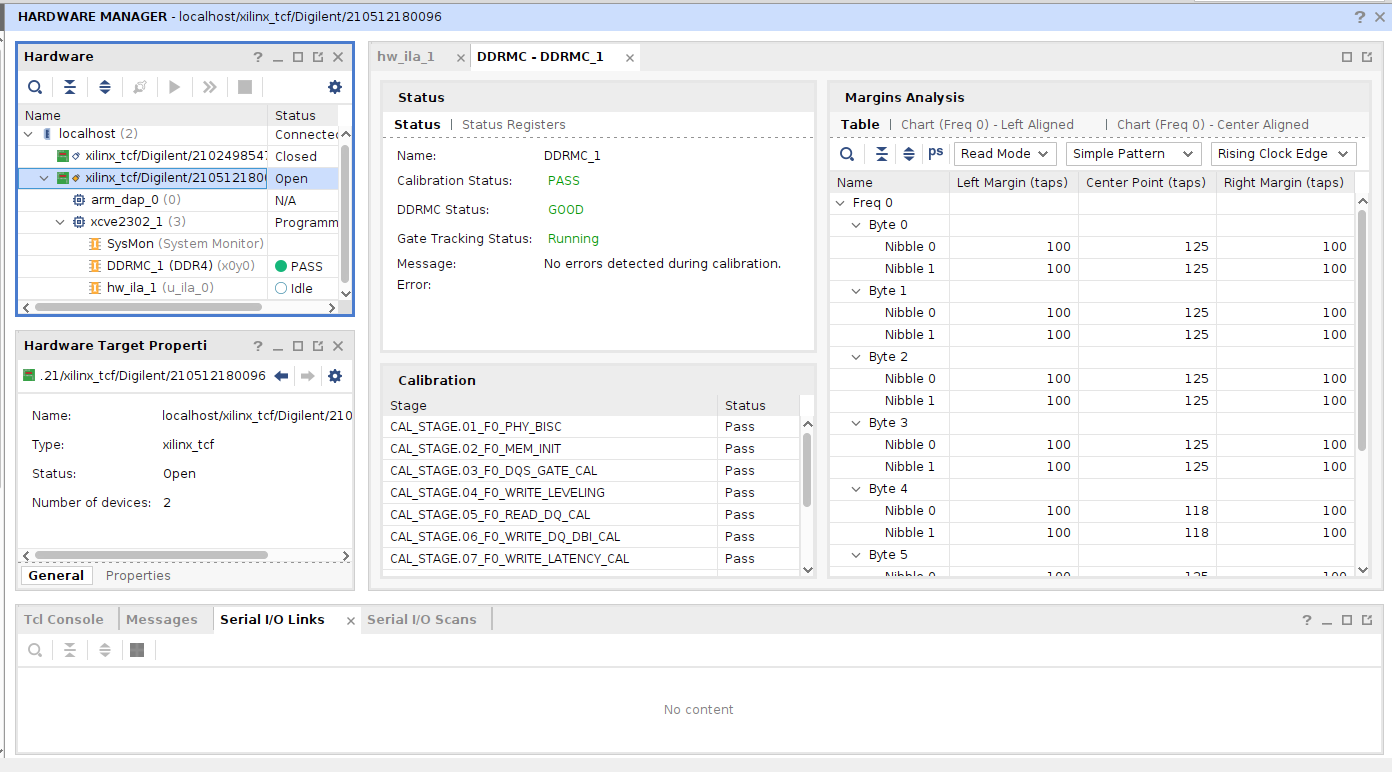

生成pdi文件以后，使用JTAG下载到开发板，在MIG_1窗口会显示DDR4校准等信息

../_images/image117.png

在hw_ila_1中可以查看调试信号

../_images/image118.png

3.4 实验总结#

本实验通过PL端Verilog代码直接读写ddr4，主要了解NoC的配置方法，如何通过NoC访问DDR4，后续的实验中都要用到此配置。
