第六章 体验ARM，裸机输出“Hello World”

第六章 体验ARM，裸机输出“Hello World”#

从本章开始由FPGA工程师与软件开发工程师协同实现。

前面的实验都是在PL端进行的，可以看到和普通FPGA开发流程没有任何区别，ZYNQ的主要优势就是FPGA和ARM的合理结合，这对开发人员提出了更高的要求。从本章开始，我们开始使用ARM，也就是我们说的PS，本章我们使用一个简单的串口打印来体验一下Vivado Vitis和PS端的特性。

前面的实验都是FPGA工程师应该做的事情，从本章节开始就有了分工，FPGA工程师负责把Vivado工程搭建好，提供好硬件给软件开发人员，软件开发人员便能在这个基础上开发应用程序。做好分工，也有利于项目的推进。如果是软件开发人员想把所有的事情都做了，可能需要花费很多时间和精力去学习FPGA的知识，由软件思维转成硬件思维是个比较痛苦的过程，如果纯粹的学习，又有时间，就另当别论了。专业的人做专业的事，是个很好的选择。

6.1 硬件介绍#

我们从原理图中可以看到Versal芯片分为PL和PS，PS端的IO分配相对是固定的，不能任意分配，而且不需要在Vivado软件里分配管脚，虽然本实验仅仅使用了PS，但是还要建立一个Vivado工程，用来配置PS管脚。虽然PS端的ARM是硬核，但是在Versal当中也要将ARM硬核添加到工程当中才能使用。前面章节介绍的是代码形式的工程，本章开始介绍ZYNQ的图形化方式建立工程。

FPGA工程师工作内容#

下面介绍FPGA工程师负责内容。

6.2 Vivado工程建立#

  1. 创建一个名为“ps_hello”的工程，建立过程不再赘述，参考“PL的”Hello World”LED实验”。

  2. 点击“Create Block Design”，创建一个Block设计

../_images/image54.png

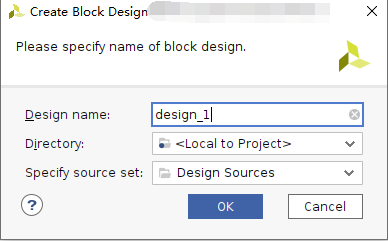

  1. “Design name”这里不做修改，保持默认“design_1”，这里可以根据需要修改，不过名字要尽量简短，否则在Windows下编译会有问题。

../_images/image88.png

  1. 点击“Add IP”快捷图标

../_images/image56.png

  1. 搜索“PS”，在搜索结果列表中双击”Control,Interfaces & Processing System”

../_images/image57.png

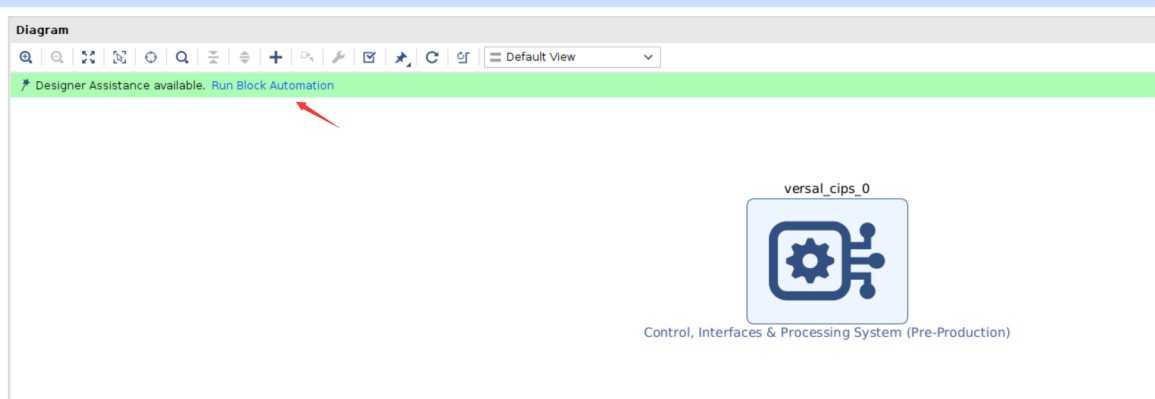

  1. 点击Run Block Automation

../_images/image158.png

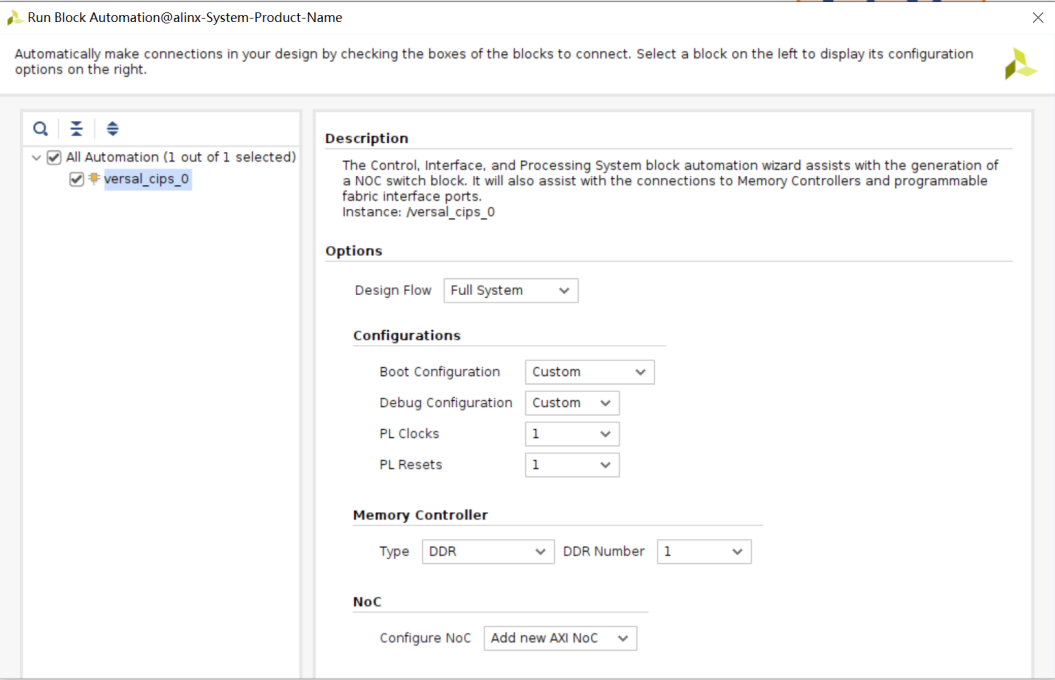

  1. 配置如下，点击OK

    ../_images/image159.png

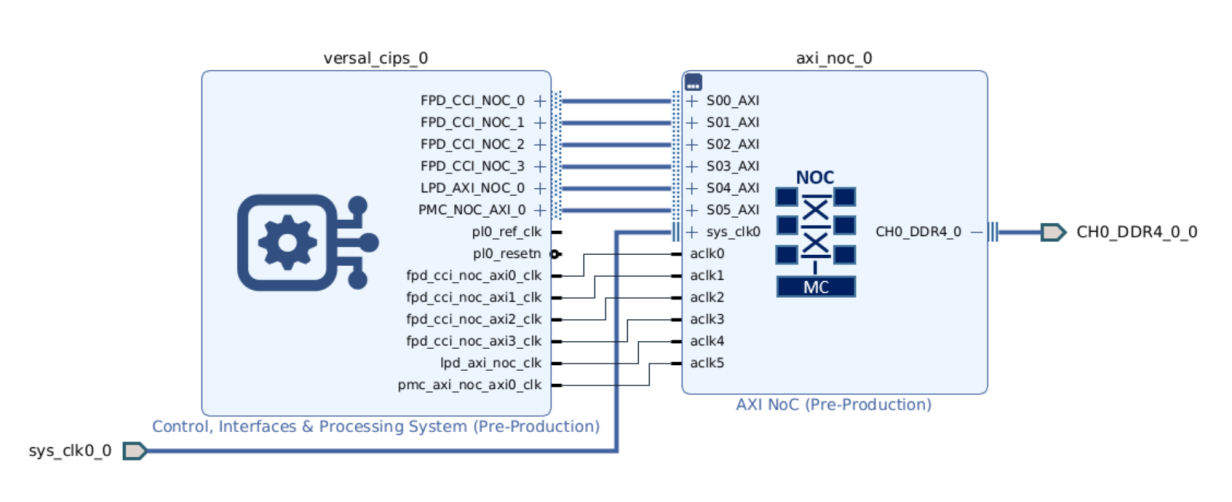

  2. 自动连接如下

    ../_images/image160.png

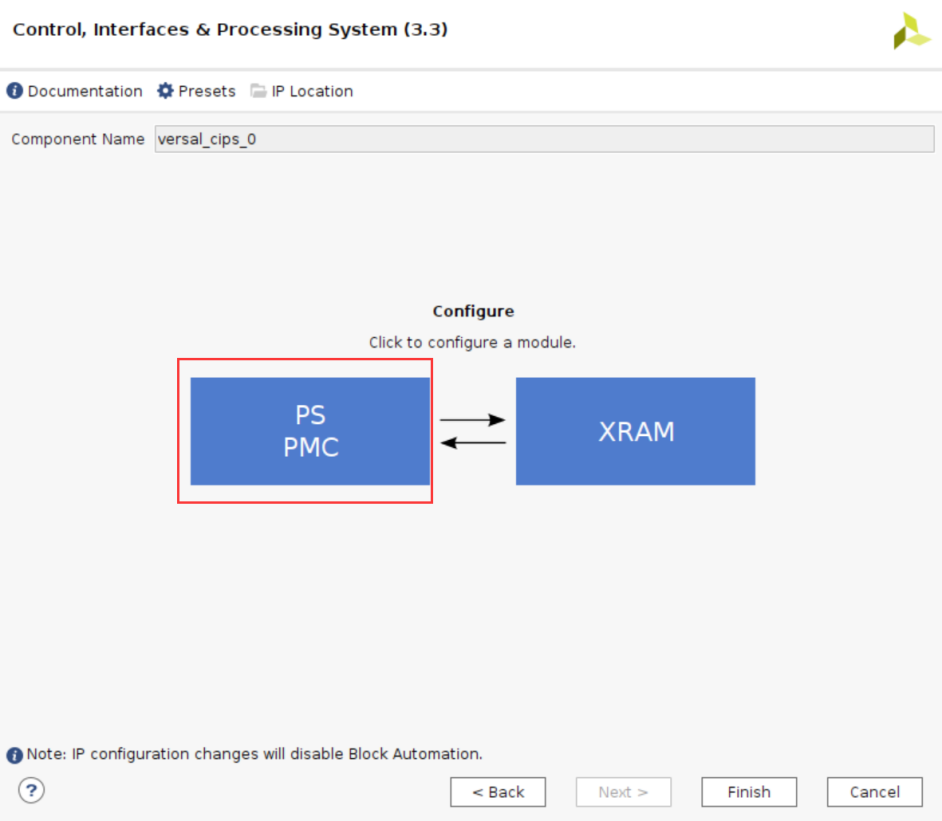

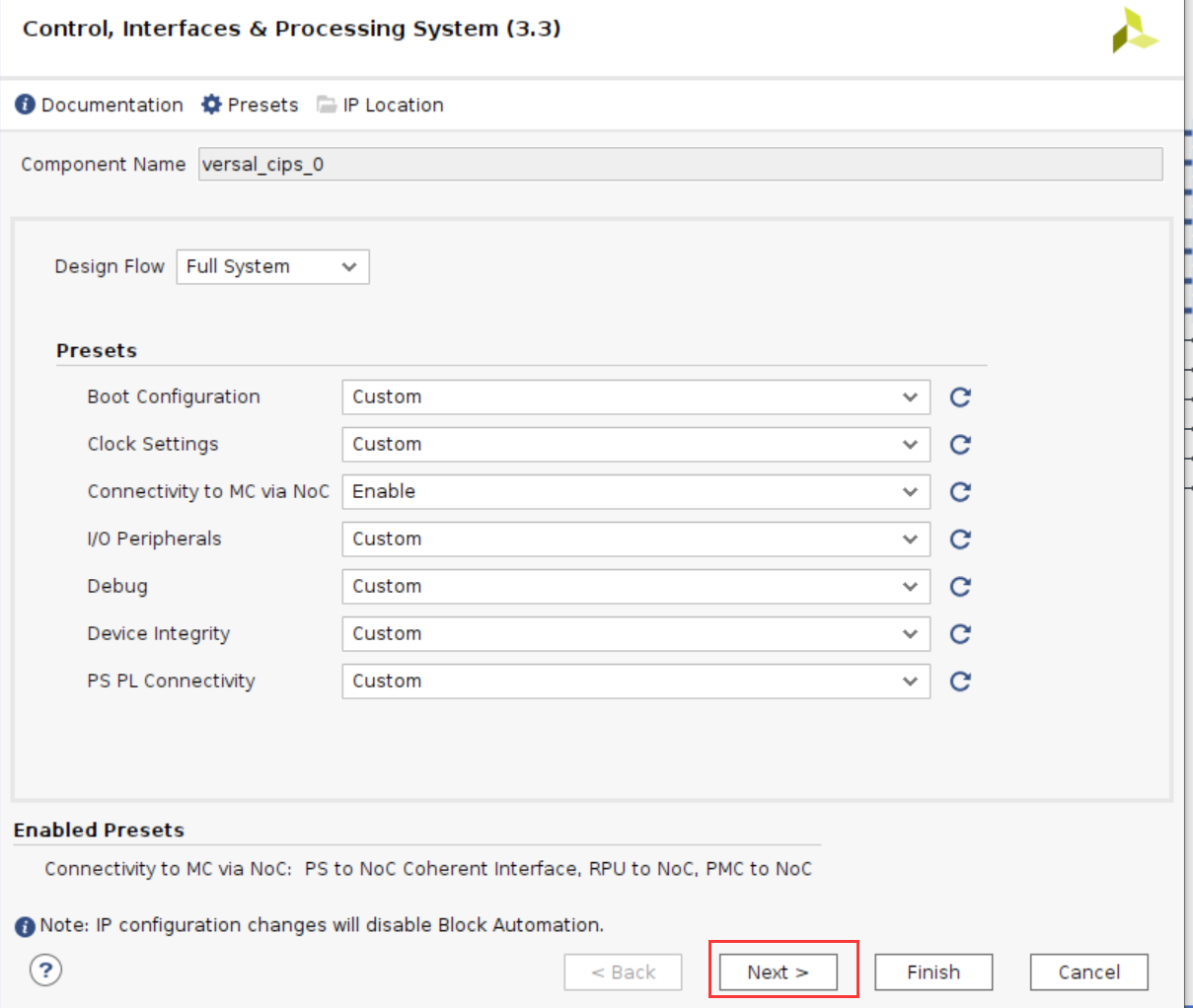

  3. 双击CIPS进行配置

    ../_images/image1611.png ../_images/image162.png

    点击PSPMC进行配置

    ../_images/image163.png

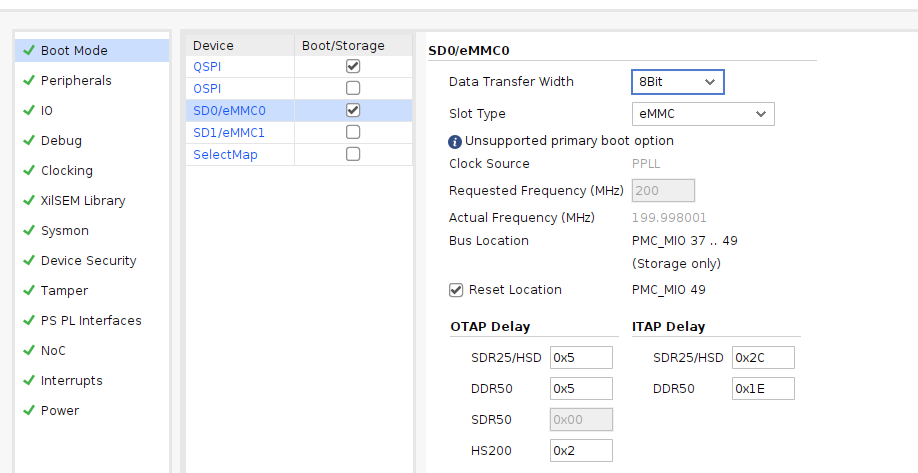

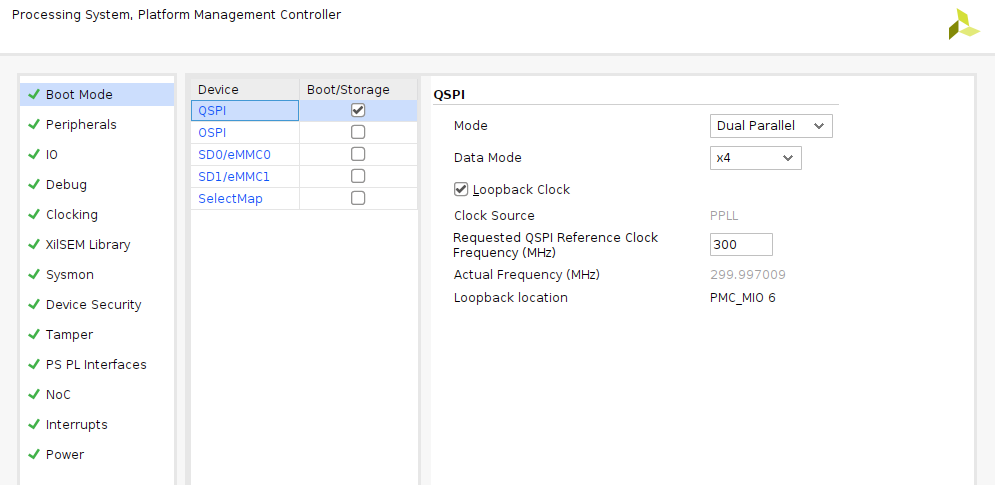

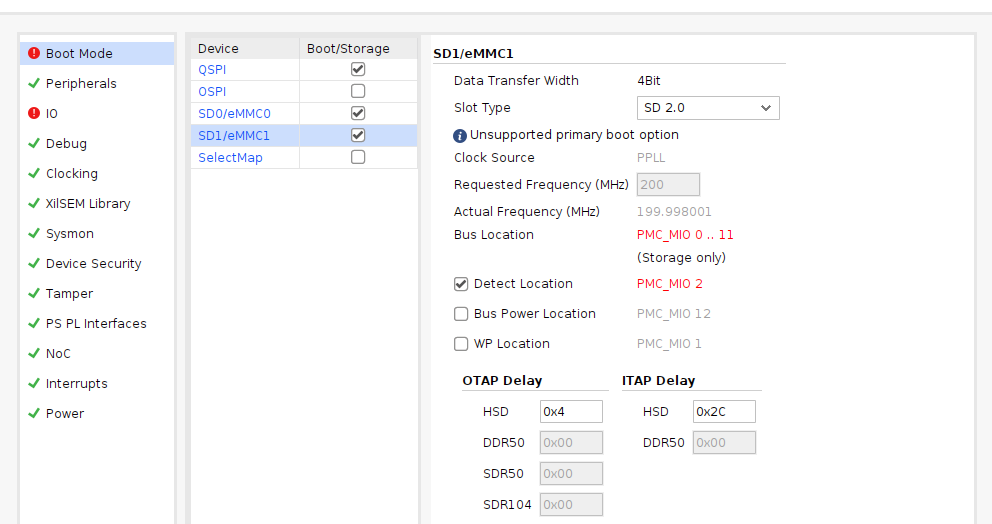

  4. 配置QSPI，EMMC，SD

    ../_images/image164.png ../_images/image165.png ../_images/image166.png

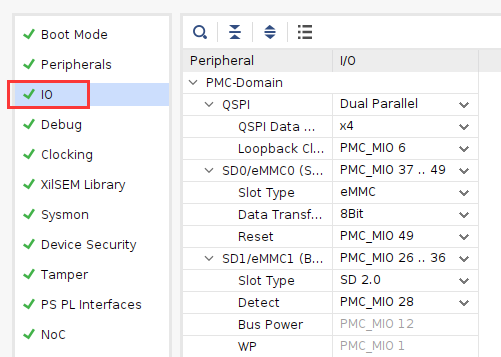

    选择相应MIO

    ../_images/image167.png

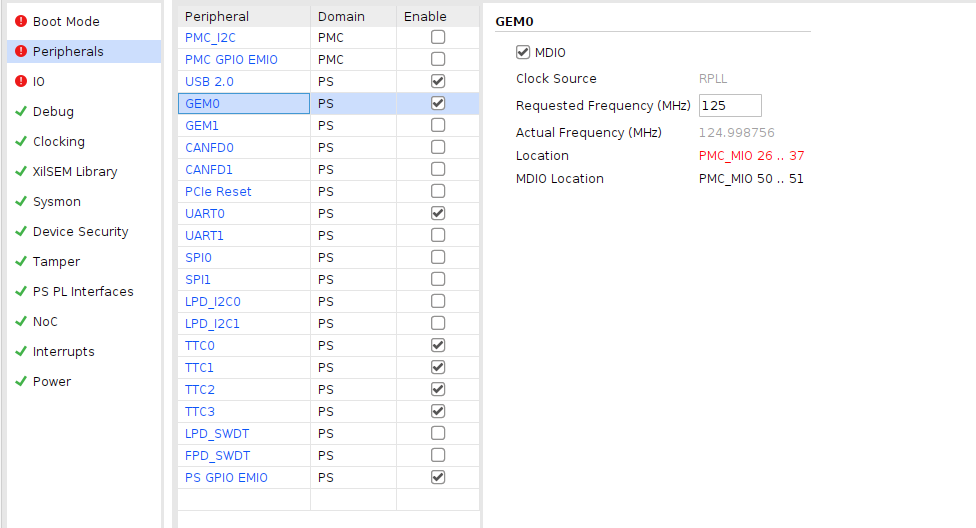

  5. 勾选USB 2.0，GEM0，UART0，TTC，GPIO等外设

    ../_images/image168.png

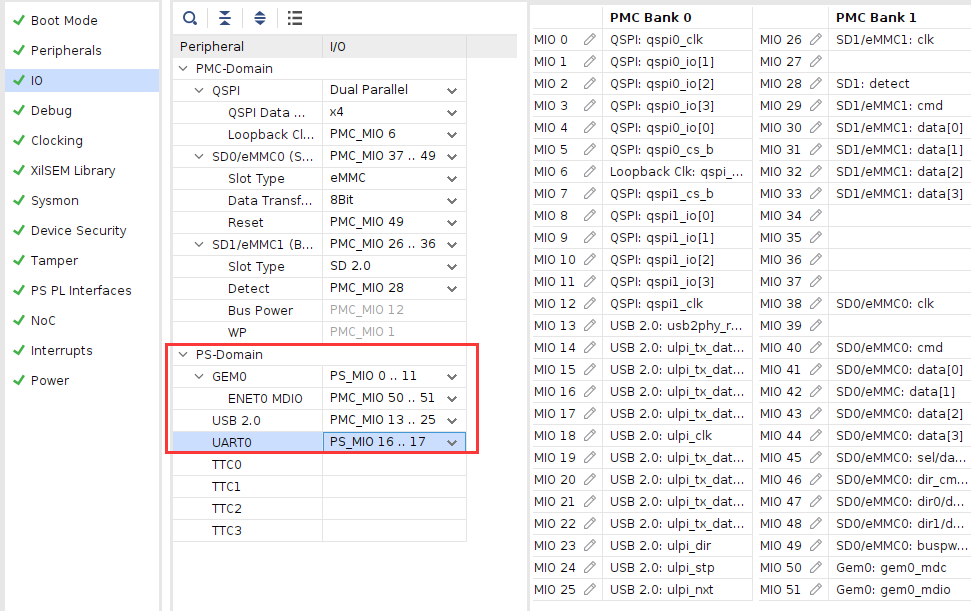

    配置外设

    ../_images/image169.png

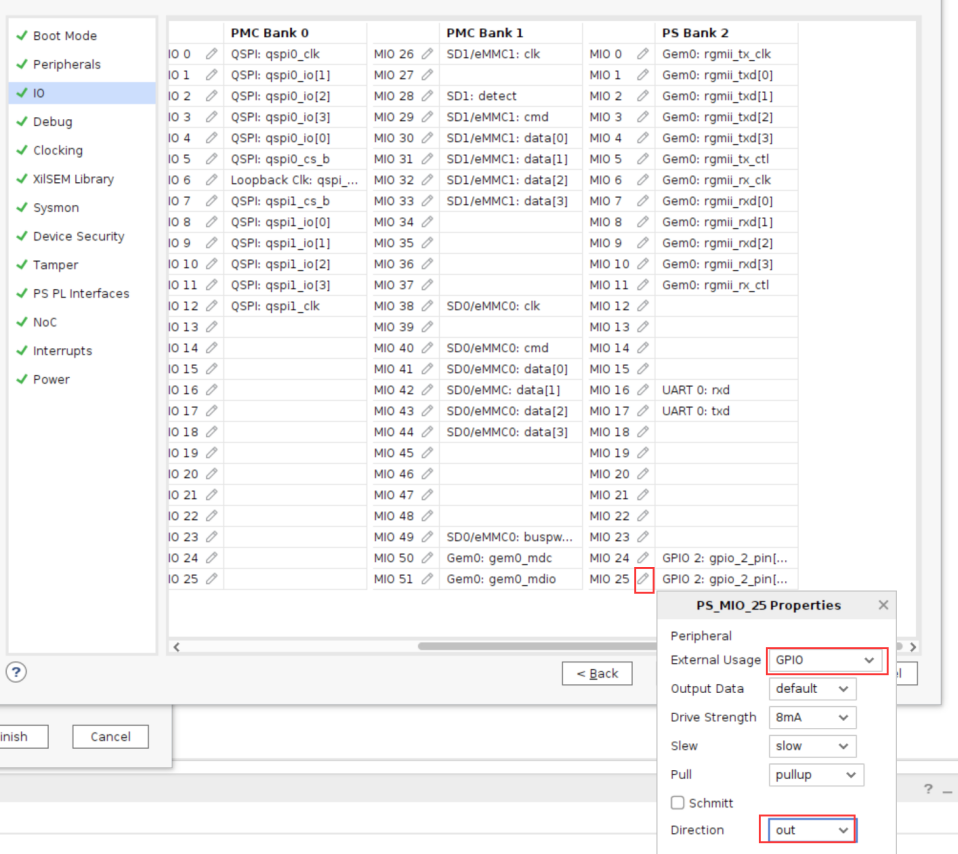

  6. 将MIO24配置成GPIO输入，对应PS端按键，MIO25配置成GPIO输出，对应PS端LED灯

    ../_images/image170.png ../_images/image1711.png

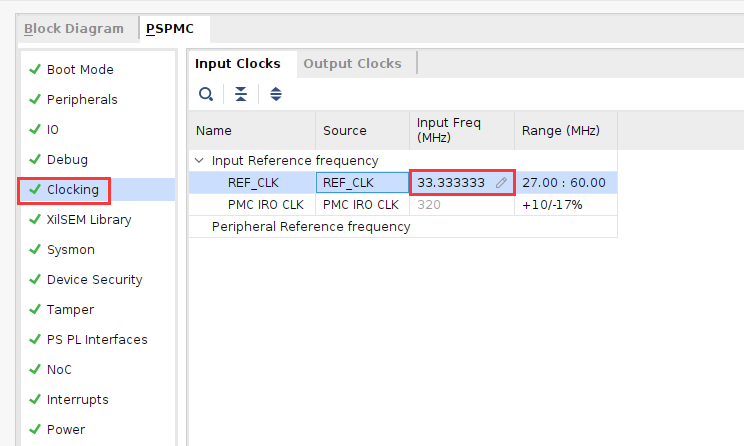

  7. 在clocking中，将参考时钟设置更精确些

    ../_images/image172.png

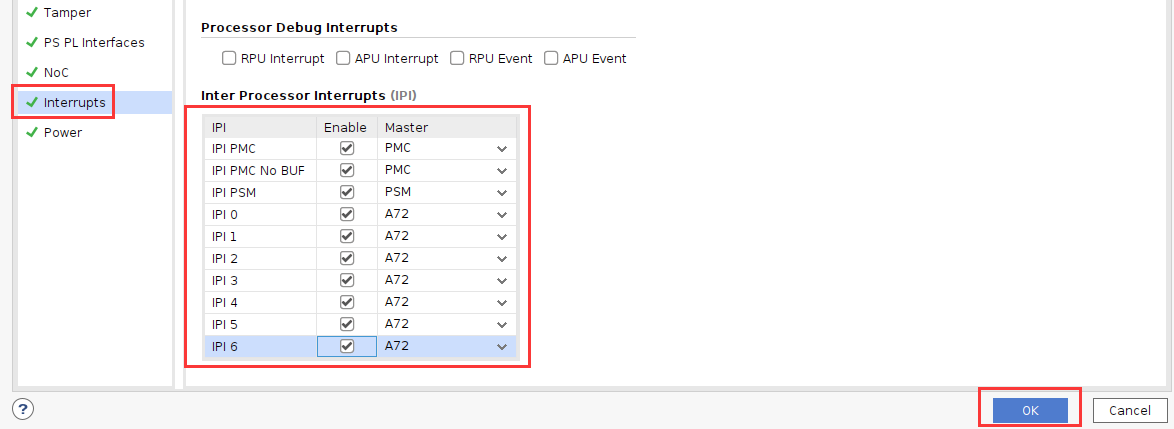

  8. 将内部中断都勾选上，配置完成，点击OK

    ../_images/image173.png

  9. 点击Finish

    ../_images/image174.png

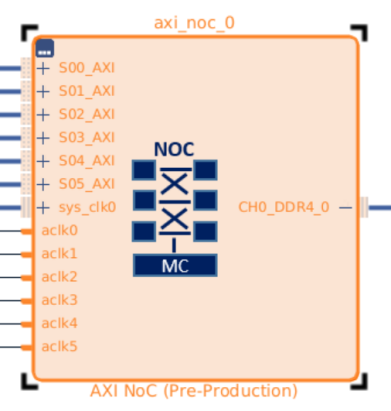

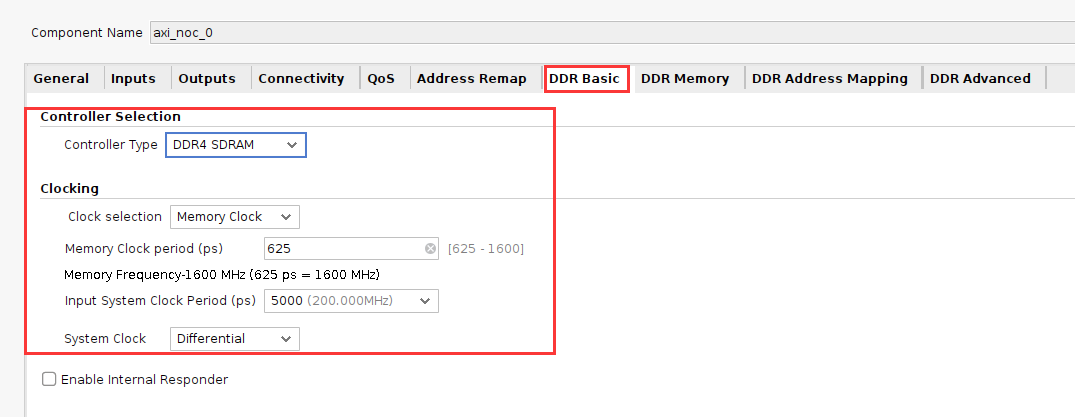

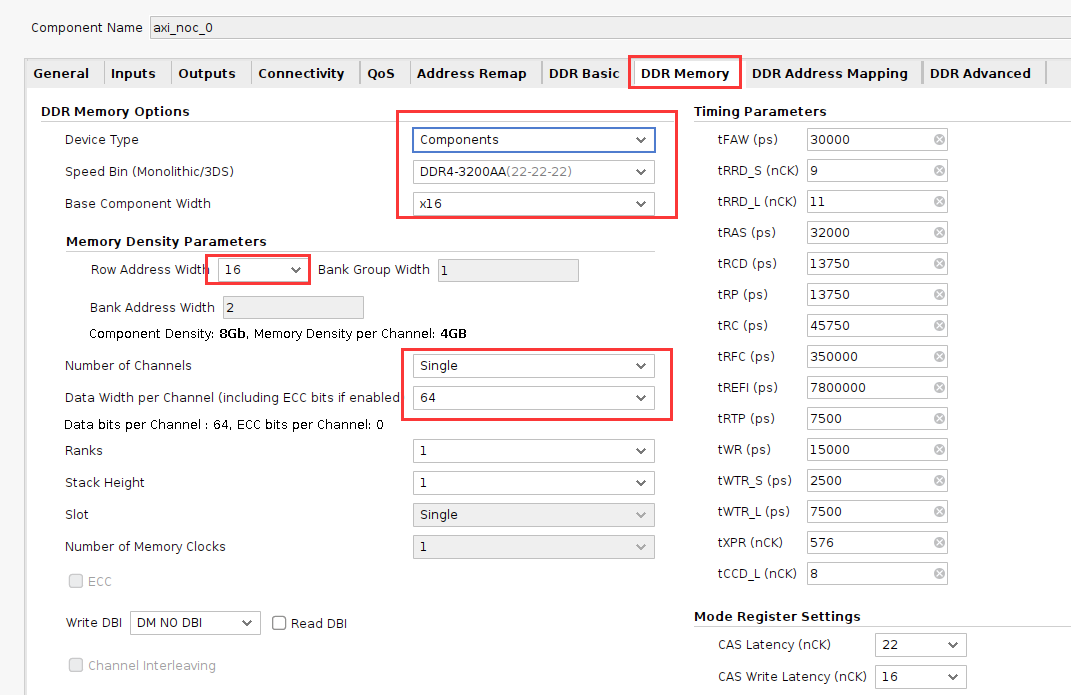

  10. 双击AXI NoC配置DDR4

    ../_images/image175.png ../_images/image176.png ../_images/image177.png

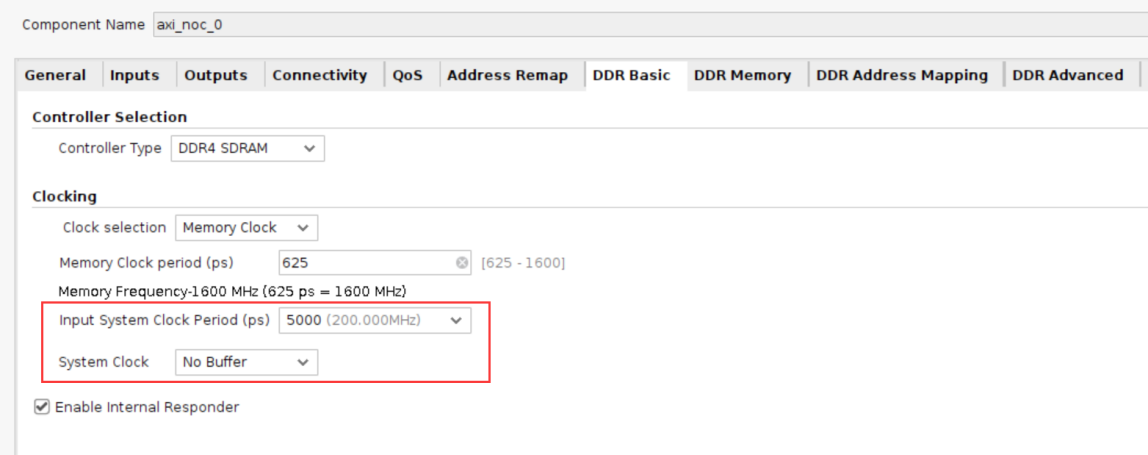

    选择参考时钟和system clock

    ../_images/image178.png

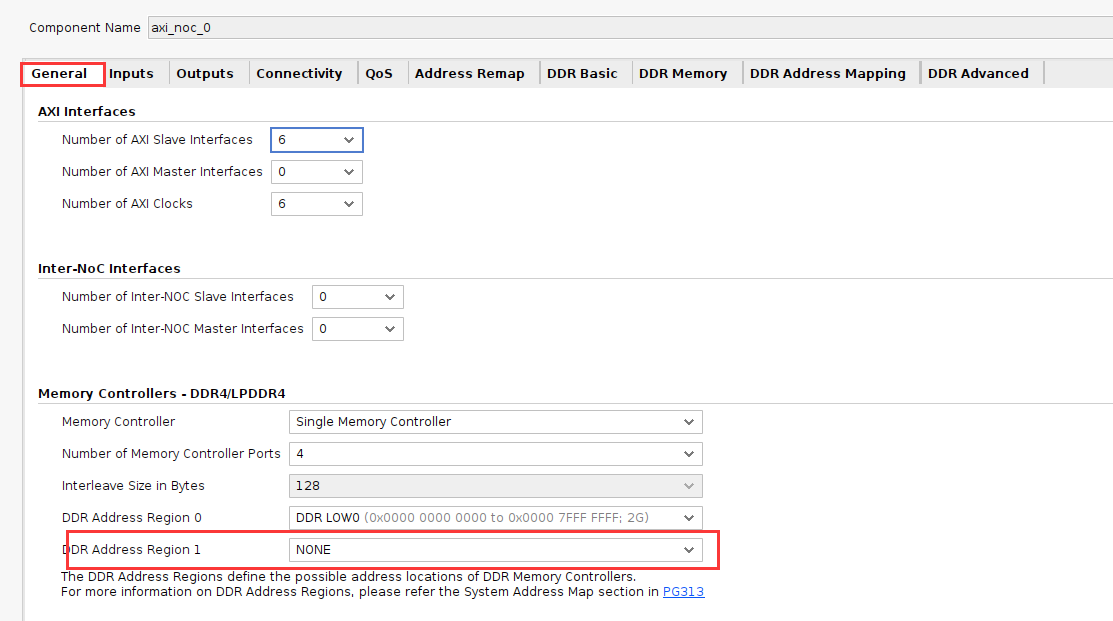

    DDR Address Region 1选择NONE，点击OK

    ../_images/image179.png

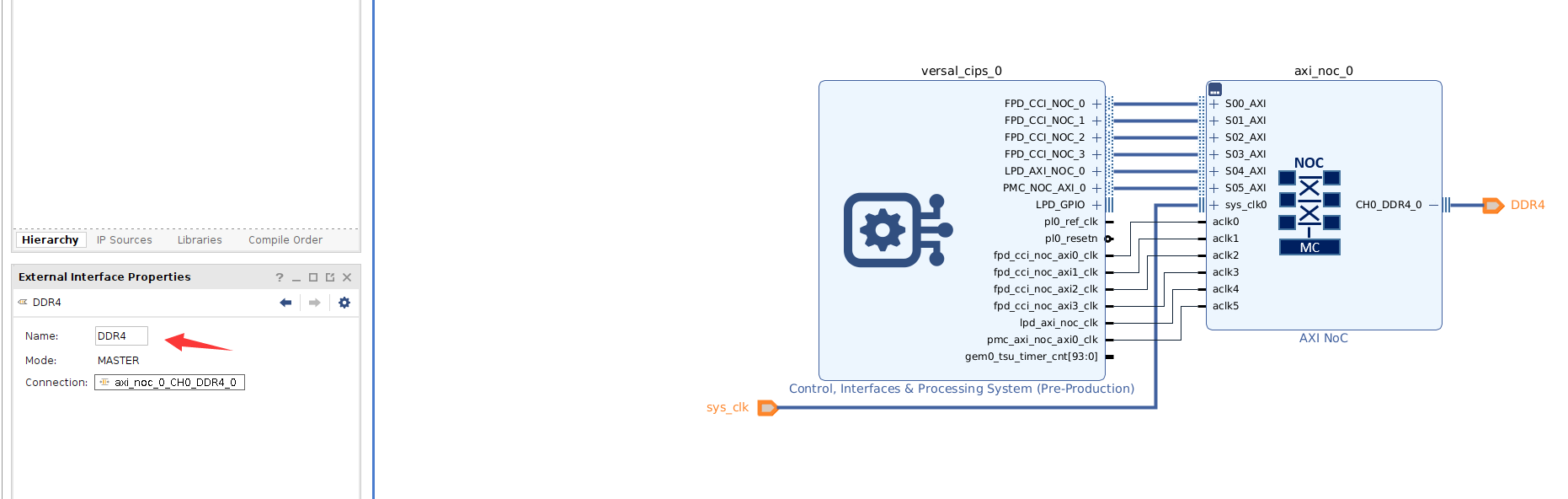

  11. 修改引脚名称

    ../_images/image180.png

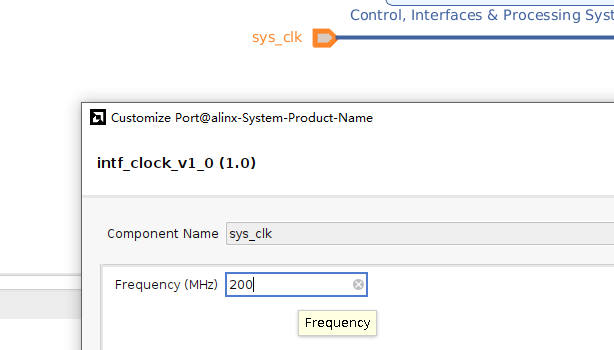

    双击配置sys_clk的频率为200MHz

    ../_images/image1811.png

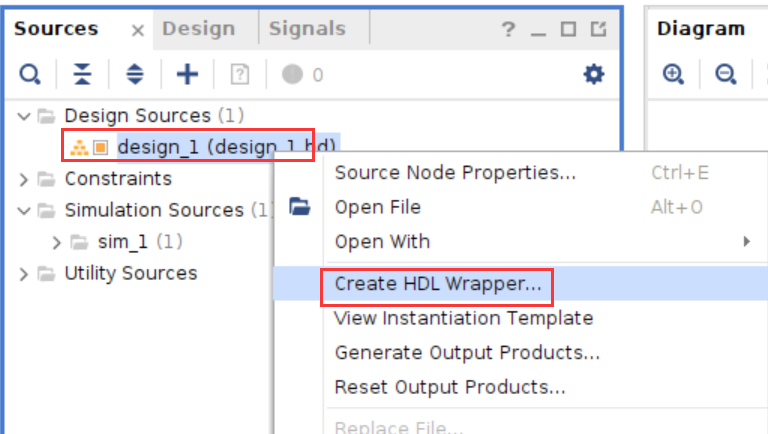

  12. 选择Block设计，右键“Create HDL Wrapper…”,创建一个Verilog或VHDL文件，为block design生成HDL顶层文件。

../_images/image182.png

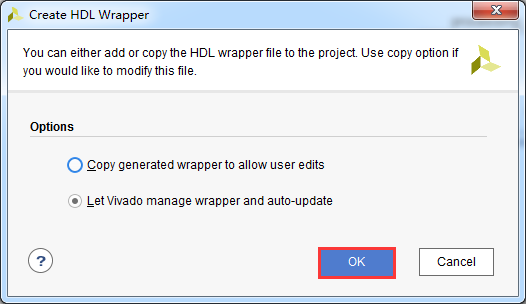

  1. 保持默认选项，点击“OK”

../_images/image183.png

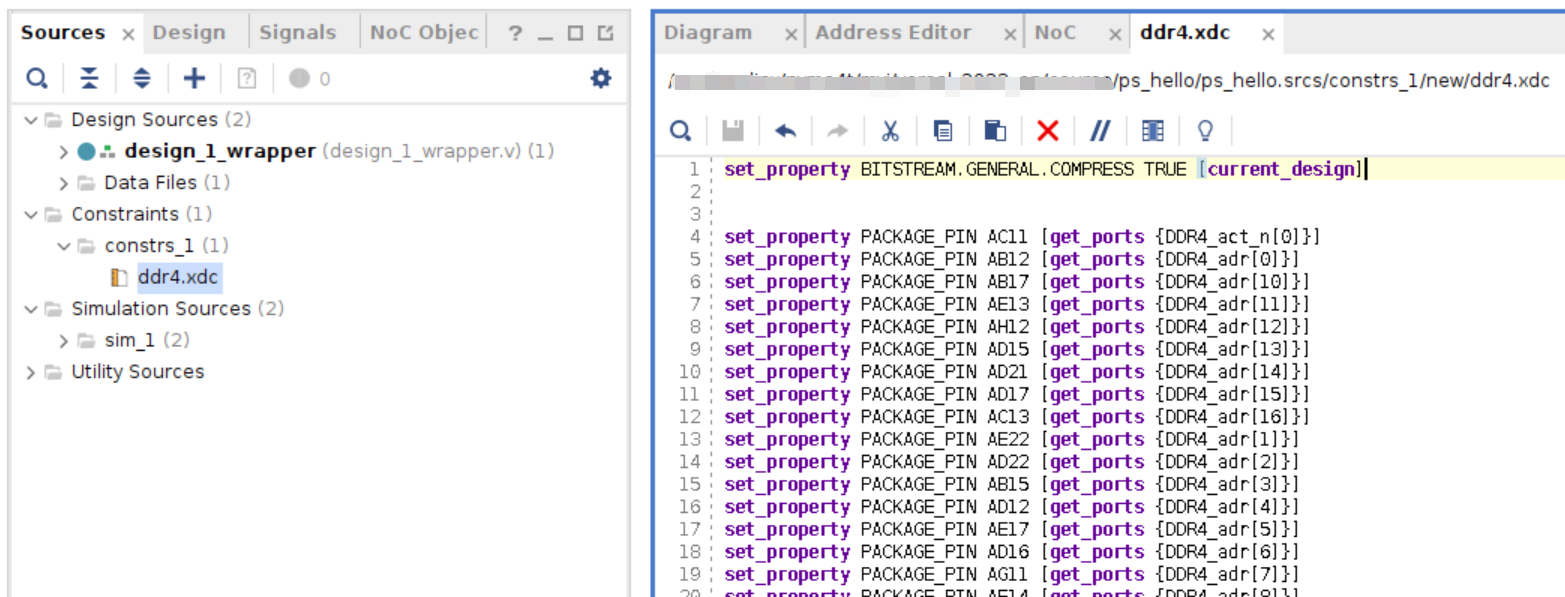

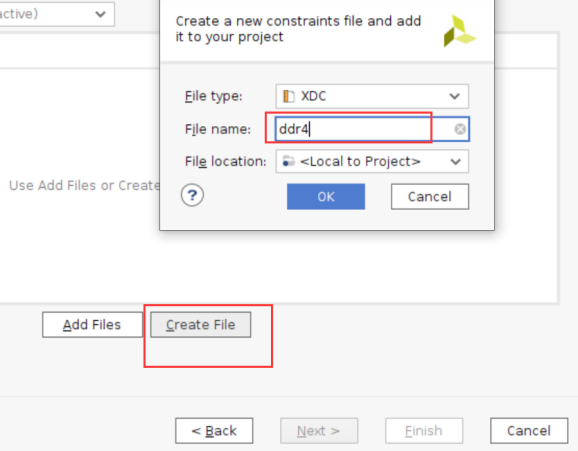

  1. 添加约束

    ../_images/image184.png ../_images/image185.png ../_images/image186.png

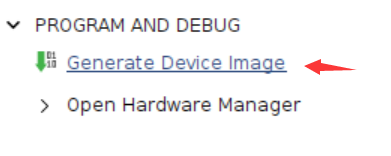

  2. Generate Device Image

    ../_images/image187.png

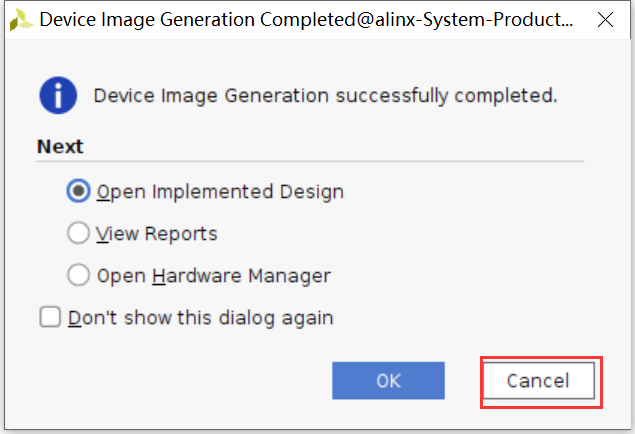

  3. 完成后取消

../_images/image188.png

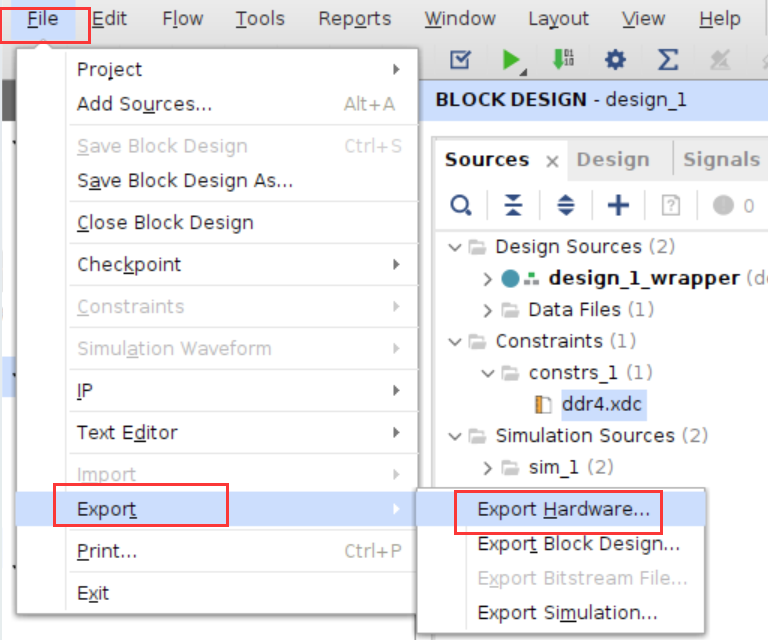

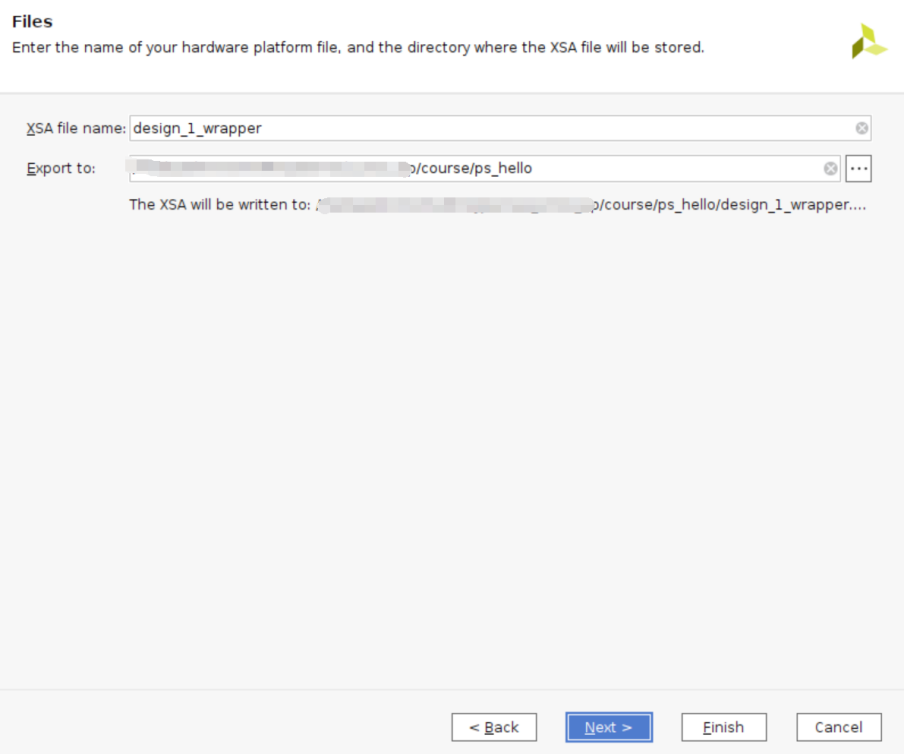

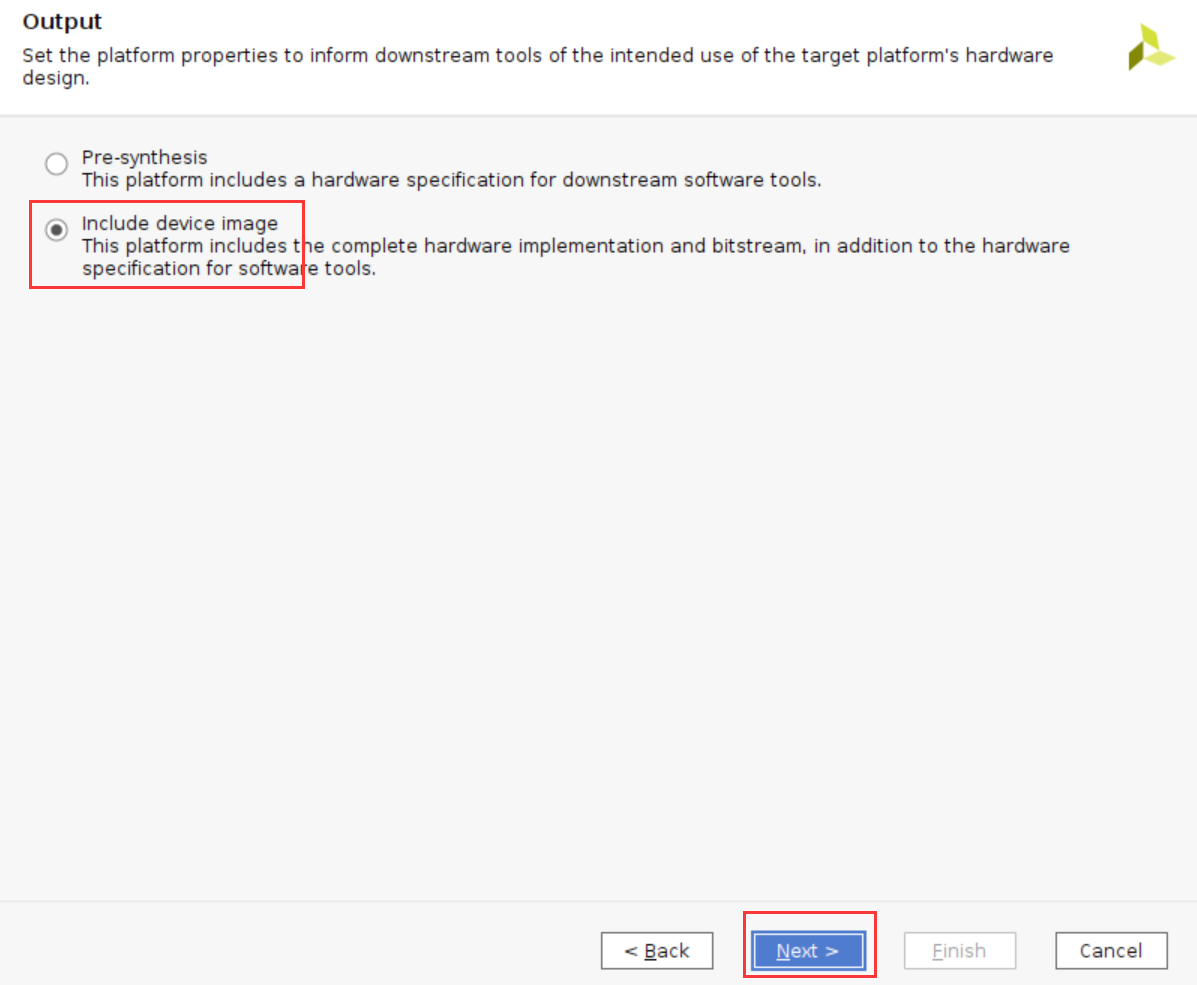

  1. File->Export->Export Hardware…

../_images/image189.png ../_images/image190.png ../_images/image1911.png ../_images/image192.png ../_images/image193.png

此时在工程目录下可以看到xsa文件，这个文件就包含了Vivado硬件设计的信息，可交由软件开发人员使用。

../_images/image194.png

到此为止，FPGA工程师工作告一段落。

软件工程师工作内容#

Vitis工程目录为“ps_hello/vitis”

以下为软件工程师负责内容。

6.3 Vitis调试#

6.3.1 创建Application工程#

  1. 新建一个文件夹，将vivado导出的xx.xsa文件拷贝进来。

  2. Vitis是独立的软件，可以双击Vitis软件打开，也可以通过在Vivado软件中选择ToolsLaunch Vitis打开Vitis软件

../_images/image91.png

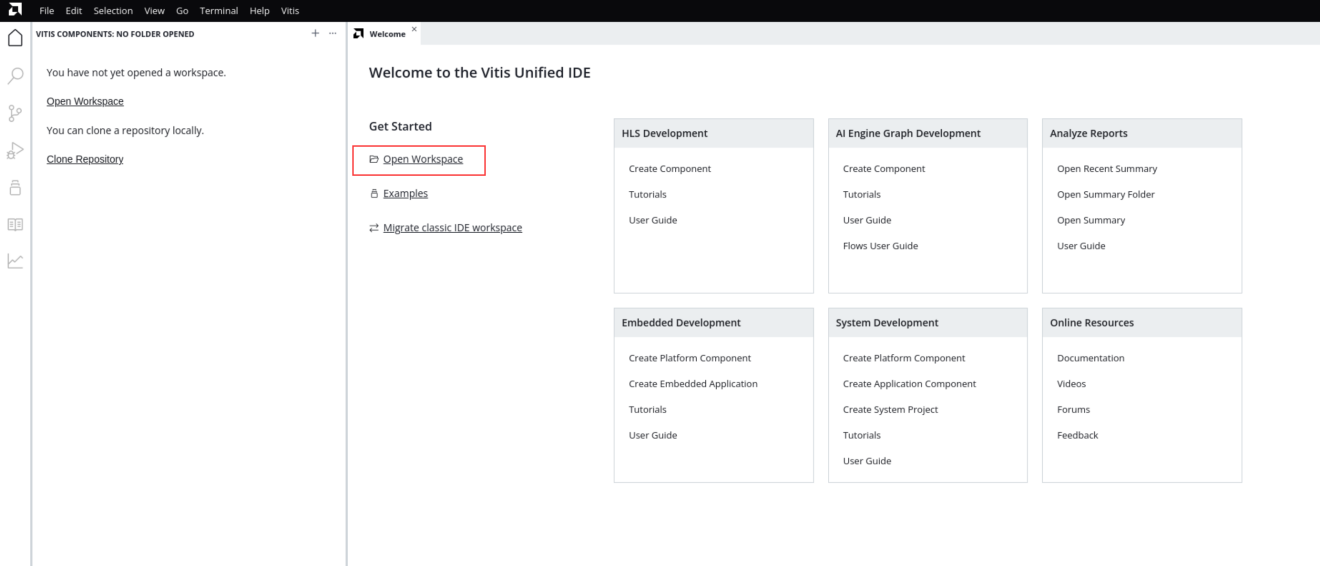

在欢迎界面，点击Open Workspace，选择之前新建的文件夹，点击”OK”

../_images/image195.png

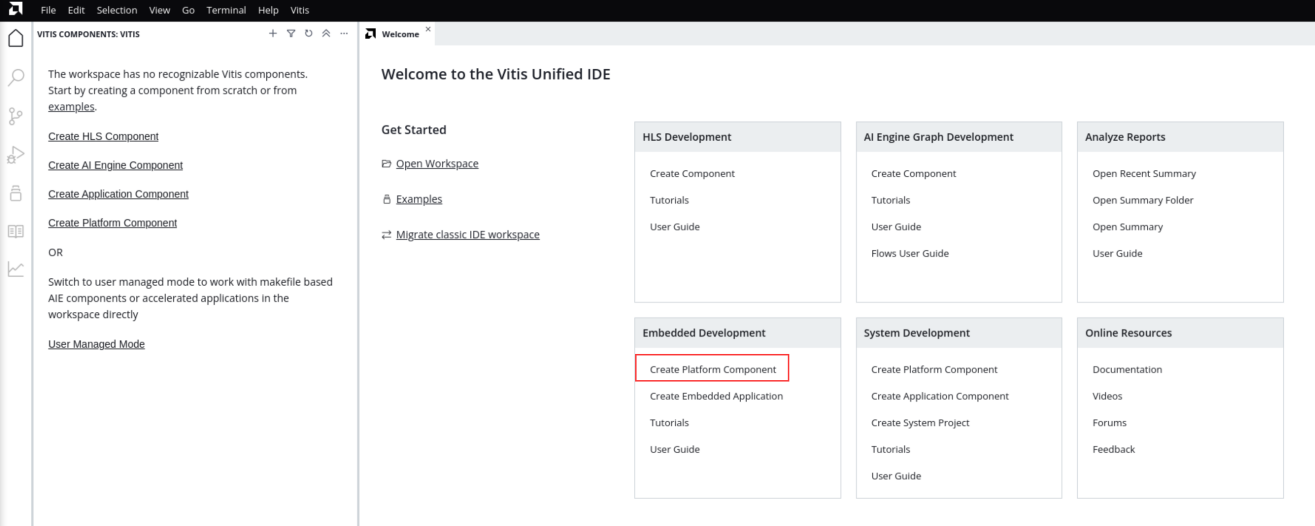

  1. 启动Vitis之后界面如下，点击“Create Platform Component”，这个选项会创建Platfrom工程，Platform工程类似于以前版本的hardware platform，包含了硬件支持的相关文件以及BSP。

../_images/image196.png

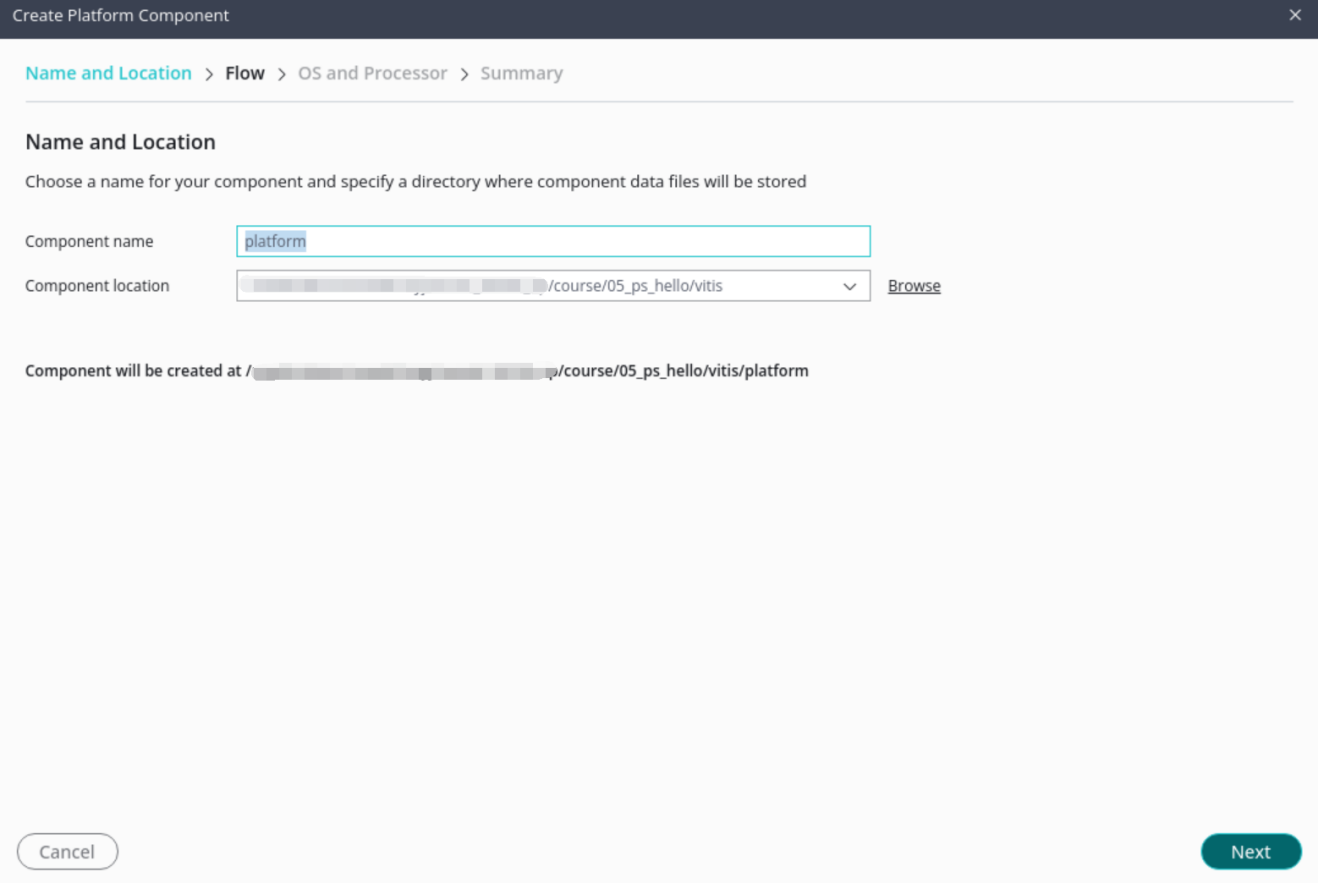

  1. 第一页填写Component name和路径，保持默认，点击Next

../_images/image197.png

  1. 选择(XSA，选择“Browse”，选择之前生成的xsa，点击打开，之后点击Next

../_images/image198.png

  1. 选择操作系统和处理器，这里保持默认

../_images/image199.png

  1. 点击Finish完成

    ../_images/image200.png

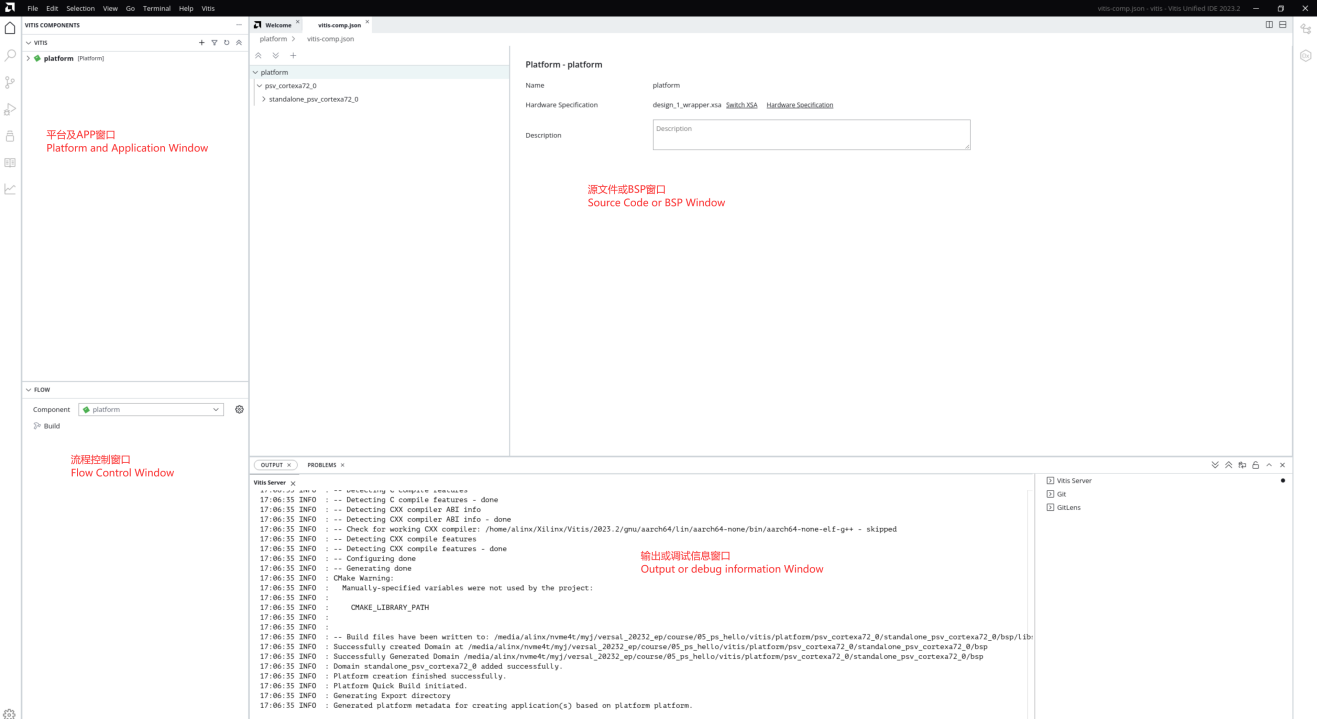

  2. 生成之后出现窗口界面，以下是一些窗口介绍，与之前版本的Vitis界面有相似之处，但差别也比较大。

    ../_images/image2011.png

  3. 可以在Flow窗口编译平台

    ../_images/image202.png

    没有错误状态

    ../_images/image203.png

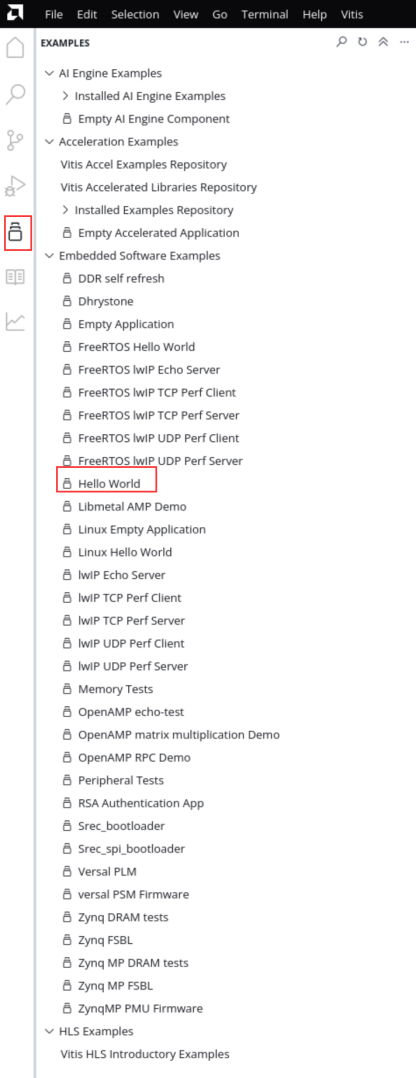

  4. 点击左侧Example，这里面有很多官方的例程，与以前版本也比较类似，选择Hello World

    ../_images/image204.png

  5. 点击创建工程

    ../_images/image205.png

  6. 填写工程名称和路径，保持默认

    ../_images/image206.png

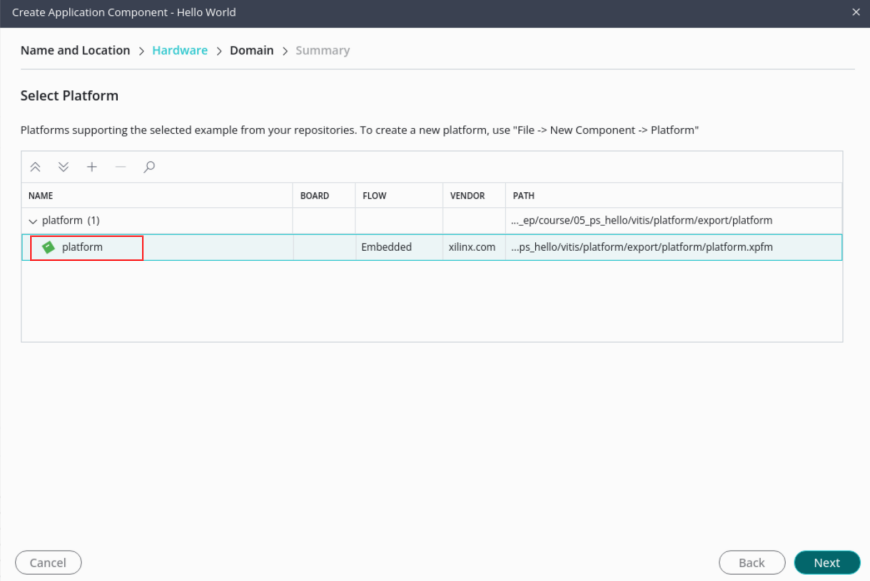

  7. 选中平台

    ../_images/image207.png

  8. 点击Next

    ../_images/image208.png

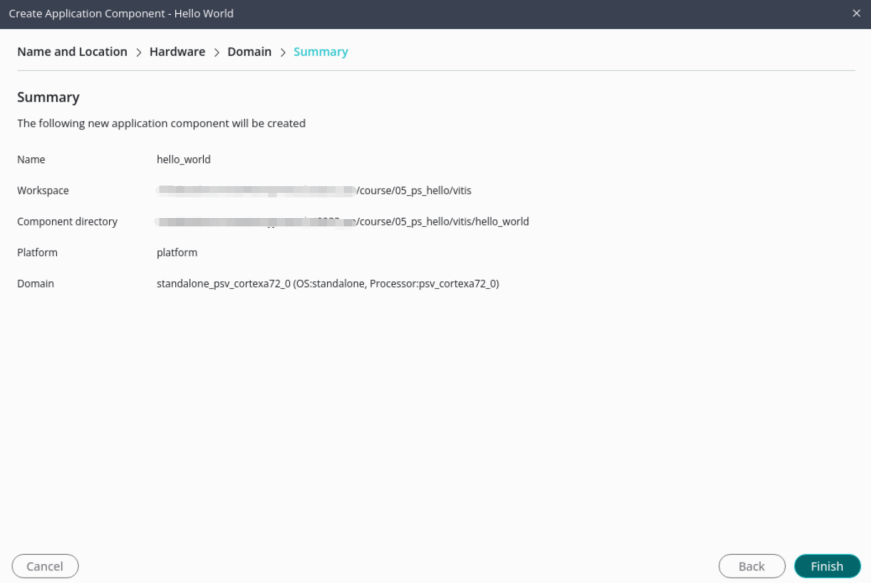

  9. 完成

    ../_images/image209.png

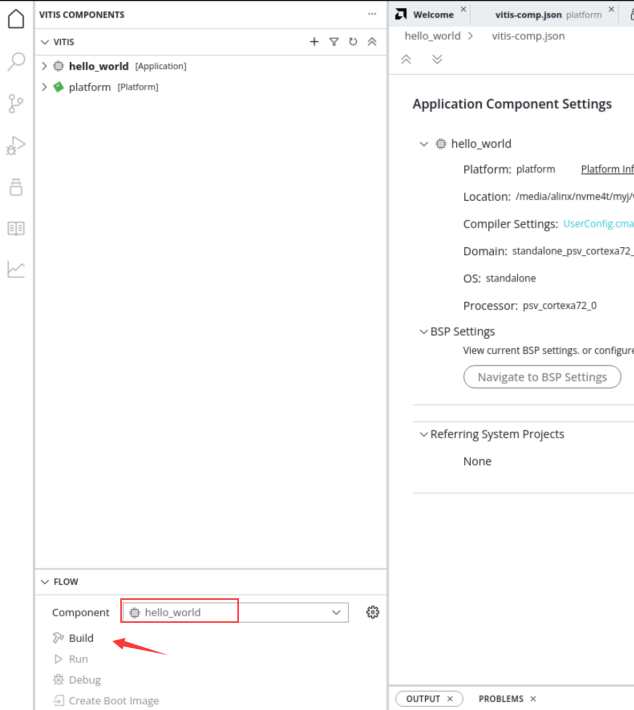

  10. 选中hello_world，点击Build

    ../_images/image210.png

6.3.2 下载调试#

  1. 连接JTAG线到开发板、UART的USB线到PC

    ../_images/image2111.png

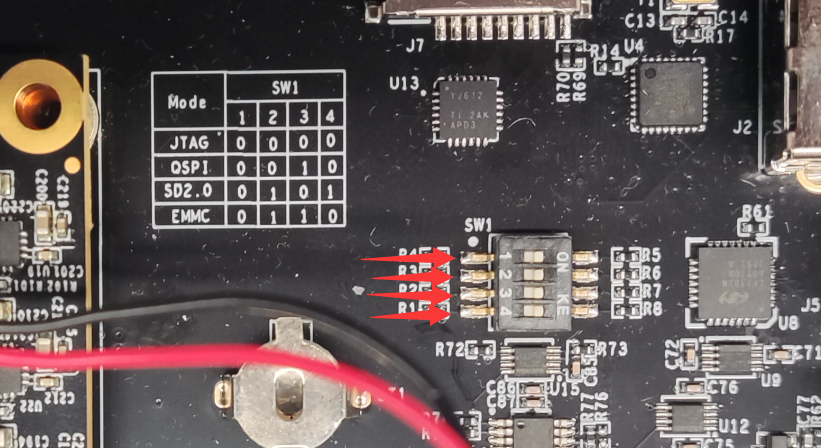

  2. 在上电之前最好将开发板的启动模式设置到JTAG模式，拔到”ON”的位置

../_images/image82.png

  1. 开发板上电，并且打开串口调试工具，点击Flow中的Run

    ../_images/image212.png

  2. 这个时候观察串口调试工具，即可以看到输出”Hello World”

../_images/image213.png

6.4 固化程序#

普通的FPGA一般是可以从flash启动，或者被动加载，在第一章的PMC架构中已经介绍启动过程，这里不再介绍。

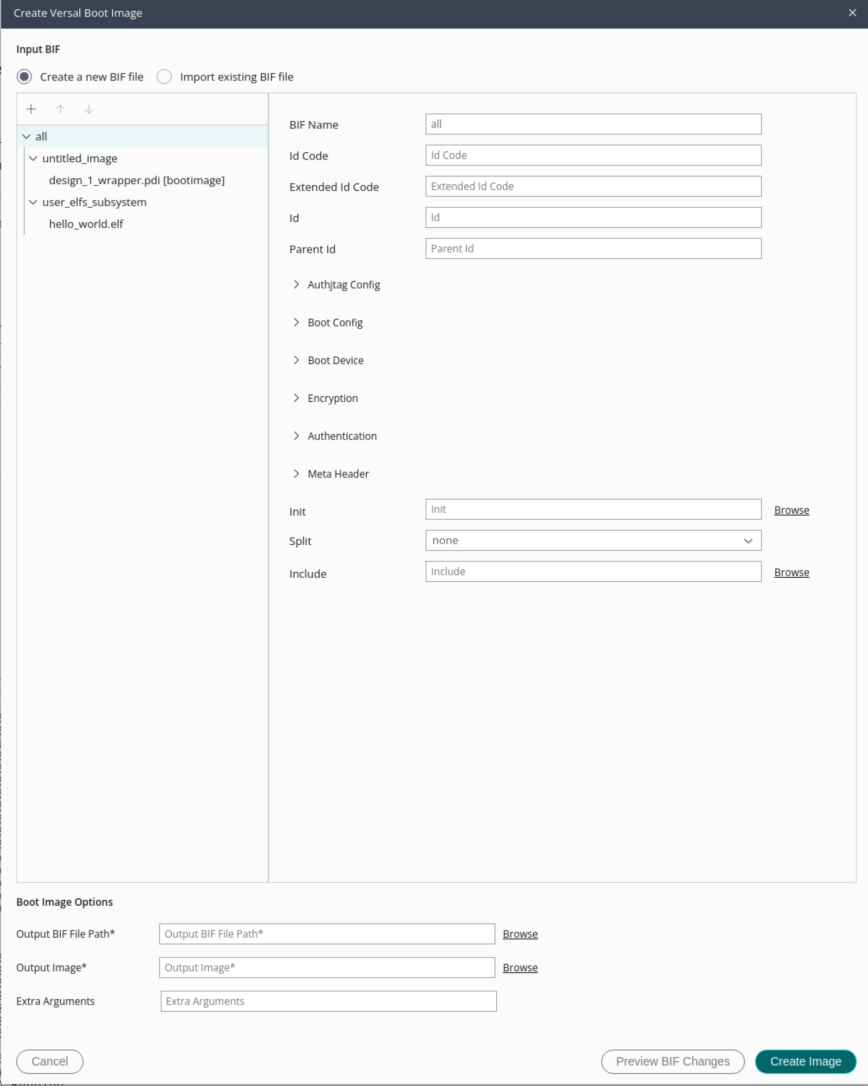

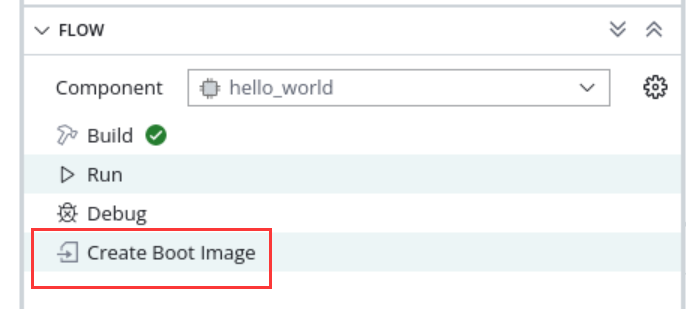

在Flow中选择Creat Boot Image，弹出的窗口中可以看到生成的BIF文件路径，BIF文件是生成BOOT文件的配置文件，还有生成的Output Image文件路径，也就是生成BOOT.pdi文件，它是我们需要的启动文件，可以放到SD卡启动，也可以烧写到QSPI Flash。

../_images/image214.png ../_images/image215.png

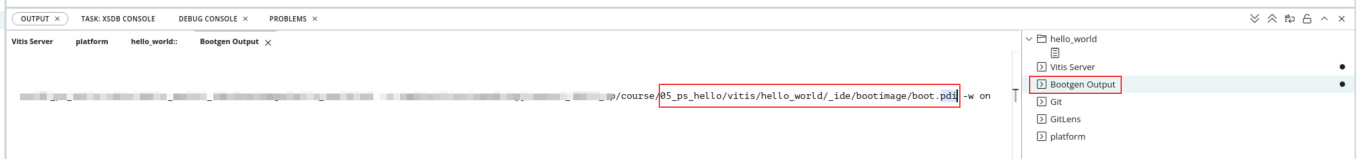

在生成的目录下可以找到boot.pdi文件

../_images/image216.png

6.4.1 SD卡启动测试#

  1. 格式化SD卡，只能格式化为FAT32格式，其他格式无法启动

../_images/image217.png

  1. 放入boot.pdi文件，放在根目录

../_images/image218.png

  1. SD卡插入开发板的SD卡插槽

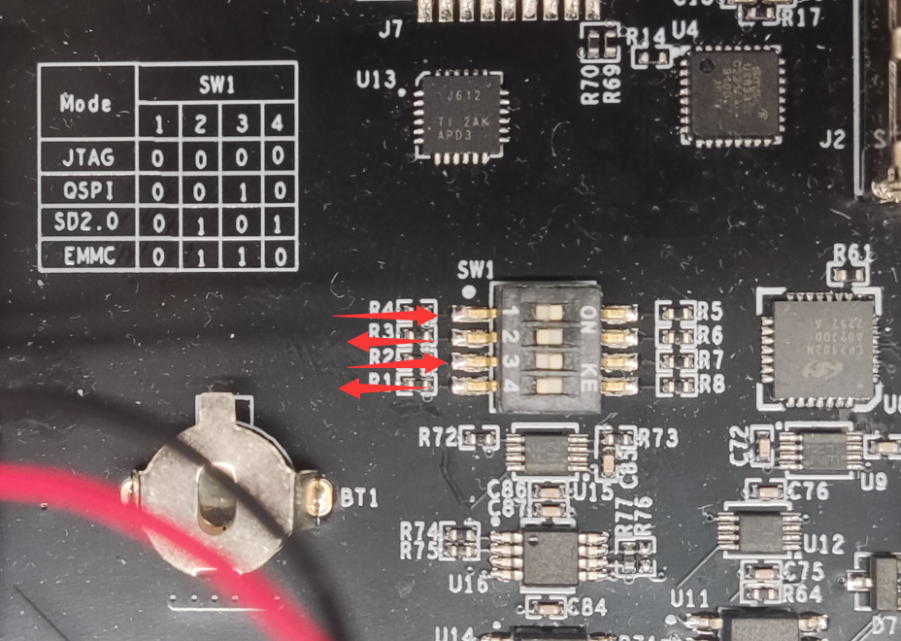

  2. 启动模式调整为SD卡启动

../_images/image219.png

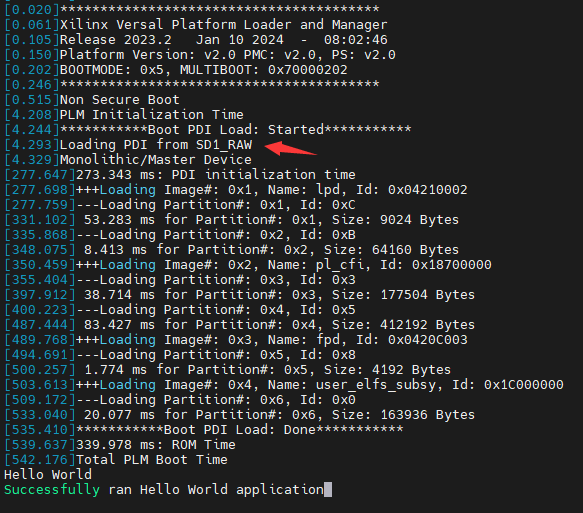

  1. 打开串口软件，上电启动，即可看到打印信息，红色框为FSBL启动信息，黄色箭头部分为执行的应用程序helloworld

../_images/image220.png

6.4.2 QSPI启动测试#

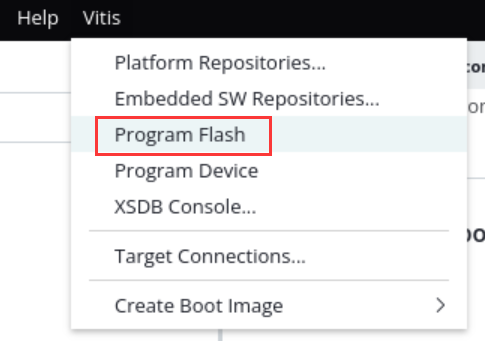

  1. 在Vitis菜单Vitis -> Program Flash

../_images/image2211.png

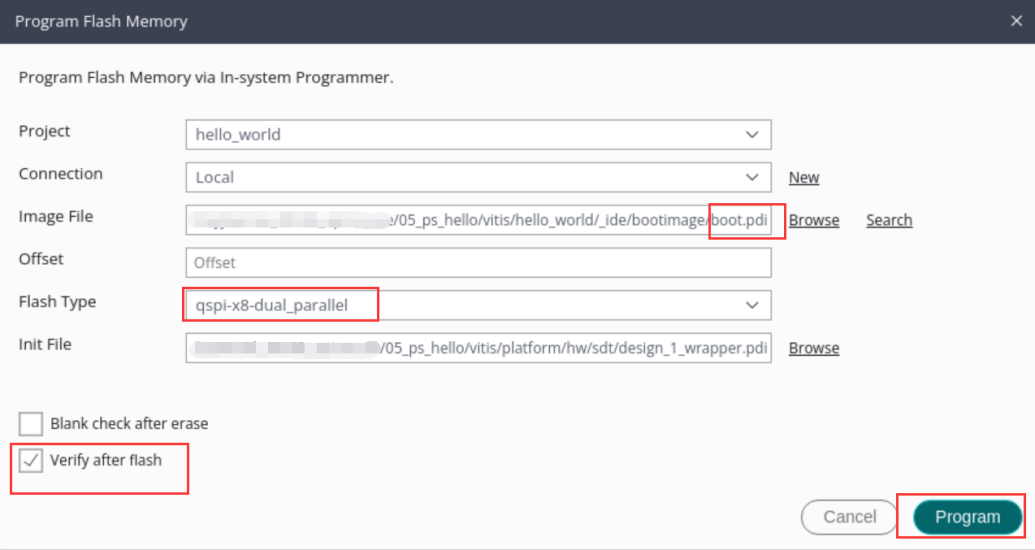

  1. Image FIle文件选择要烧写的boot.pdi。选择Verify after flash，Flash Type选择qspi-x8-dual_parallel，在烧写完成后校验flash。

../_images/image222.png

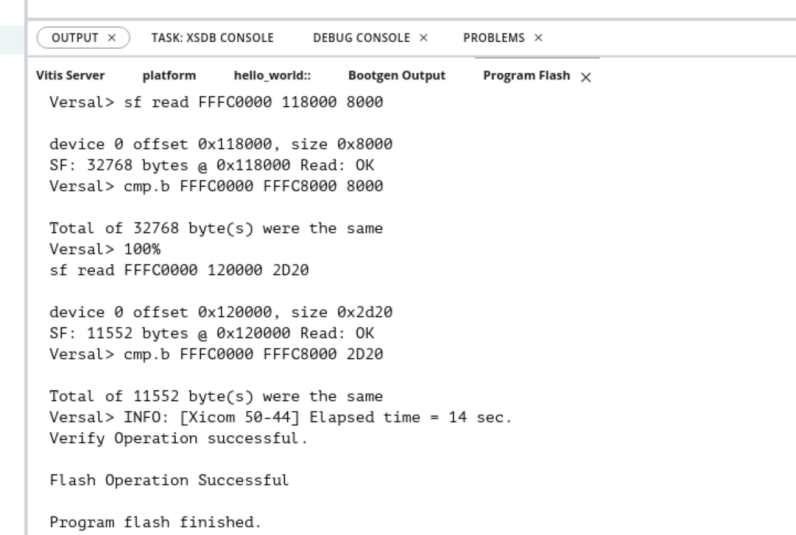

  1. 点击Program等待烧写完成

../_images/image223.png

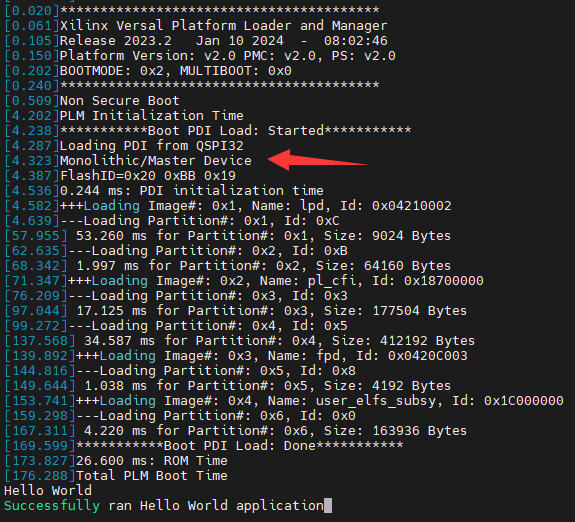

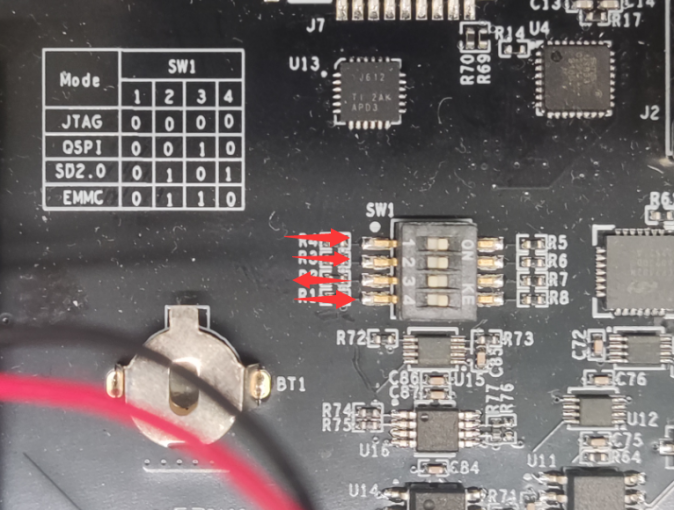

  1. 设置启动模式为QSPI，再次启动，可以在串口软件里看到与SD同样的启动效果。

../_images/image224.png ../_images/image225.png

6.5 本章小结#

本章从FPGA工程师和软件工程师两者角度出发，介绍了Versal开发的经典流程，FPGA工程师的主要工作是搭建好硬件平台，提供硬件描述文件xsa给软件工程师，软件工程师在此基础上开发应用程序。本章是一个简单的例子介绍了FPGA和软件工程师协同工作，后续还会牵涉到PS与PL之间的联合调试，较为复杂，也是Versal开发的核心部分。

同时也介绍了FSBL，启动文件的制作，SD卡启动方式，QSPI下载及启动方式。
