第四章 LVDS液晶屏显示实验

实验Vivado工程为“lvds_lcd”。

本章介绍lvds lcd液晶屏的color bar显示。

4.1 硬件介绍

ALINX黑金7寸LCD屏模块(AN7000)采用IVO的7寸TFT LCD液晶屏, 液晶屏的型号为M070AWAD R0。AN7000 LCD屏模块由TFT 液晶屏和驱动板组成，具体参数可以参考AN7000的用户手册。AN7000实物照片如下：

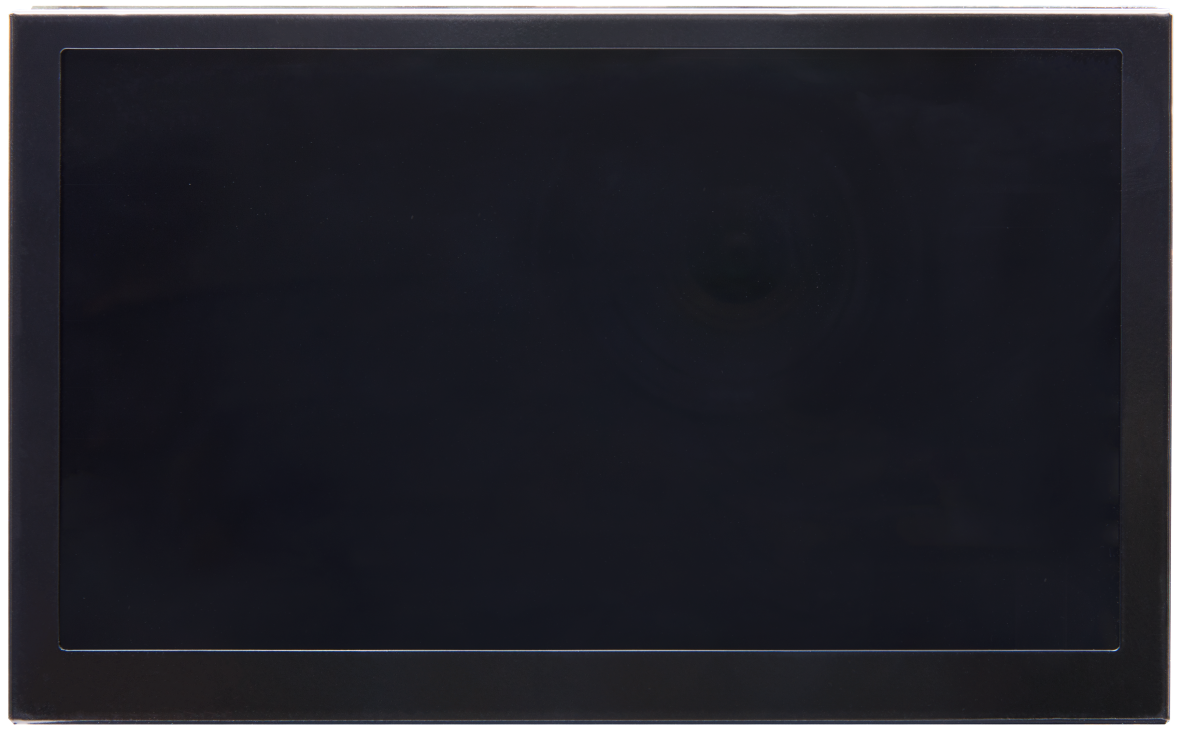

AN7000 LCD屏正面图

4.2 程序设计

1. 与PL的“Hello World” LED实验一样，添加一个block design，并添加CIPS核，配置成PL Subsystem



2. 添加LVDS LCD的控制器IP

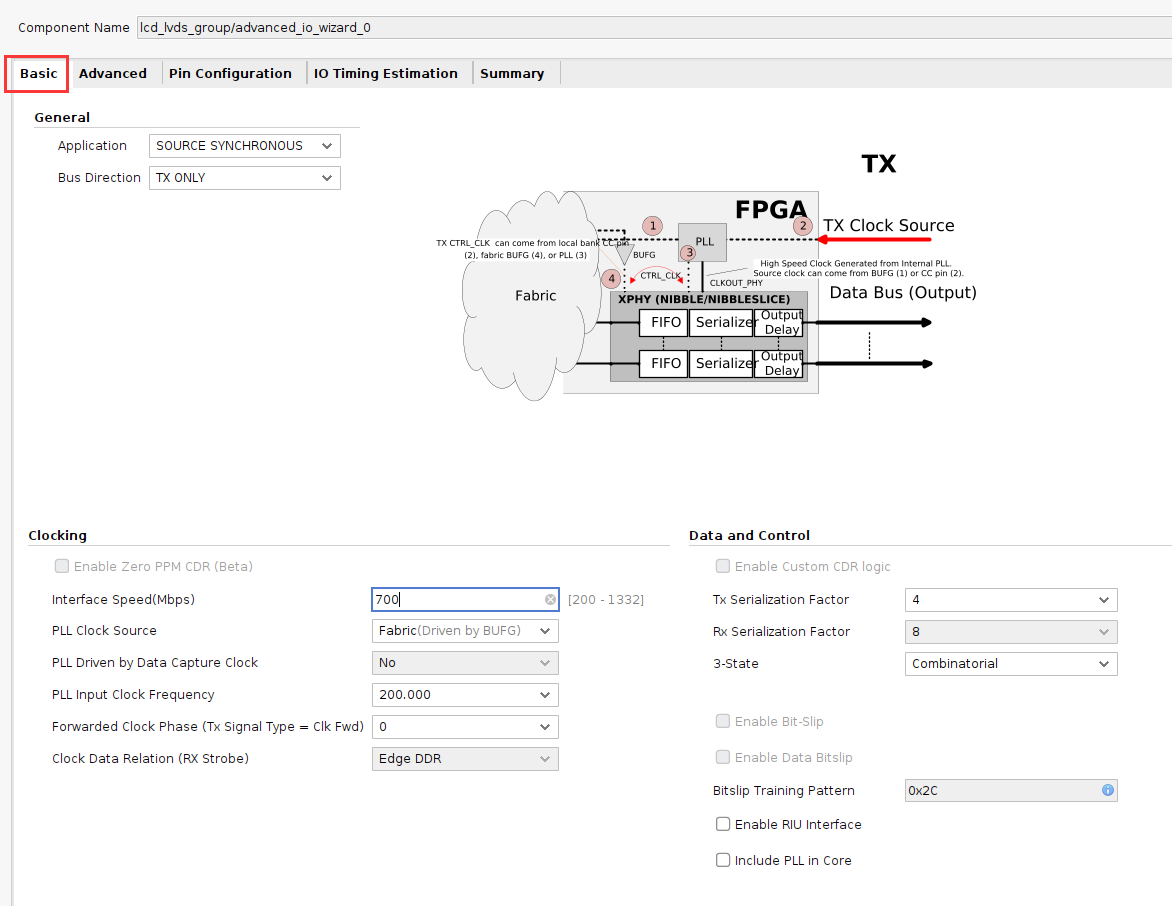

3. 添加Advanced IO Wizard，并配置

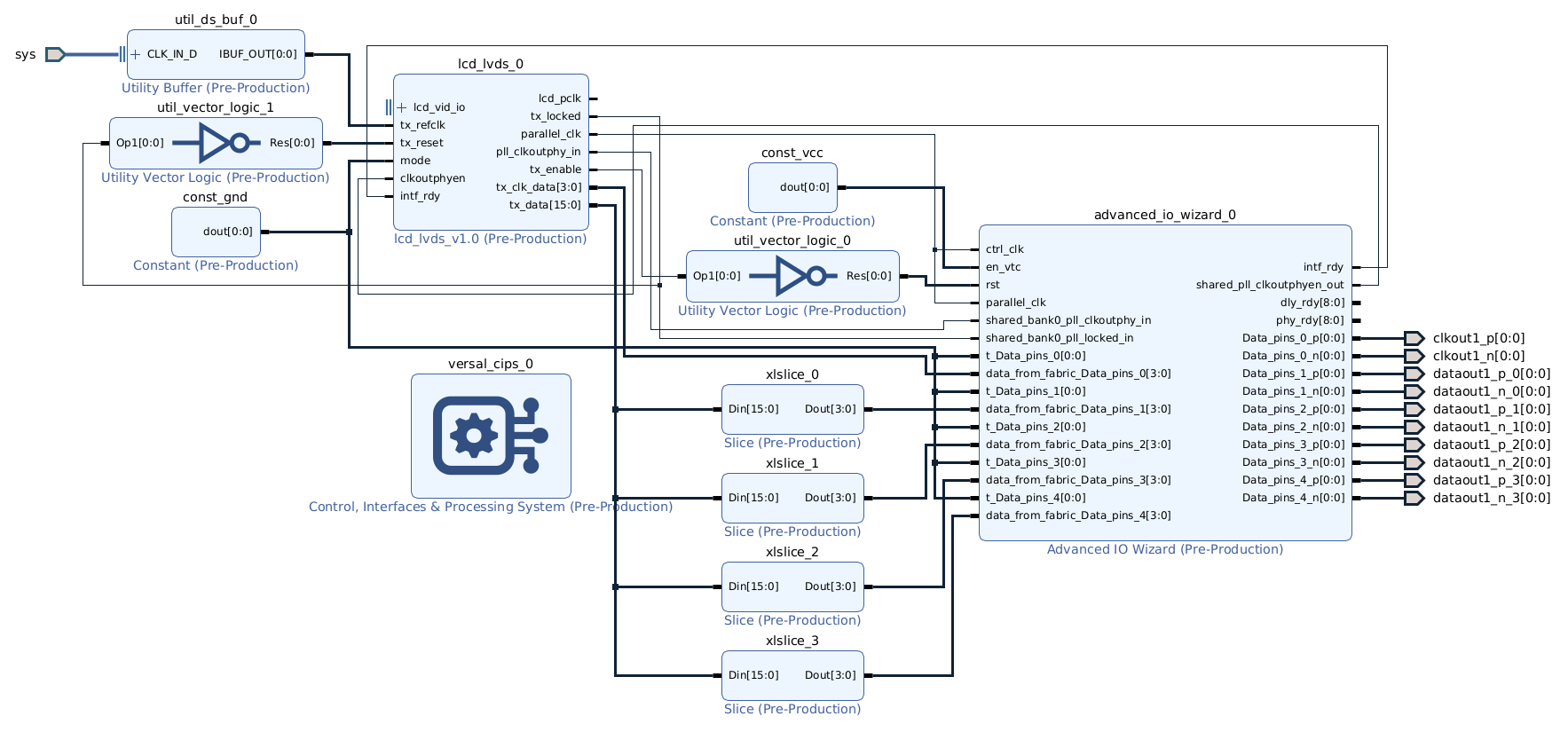

4. 连接如下

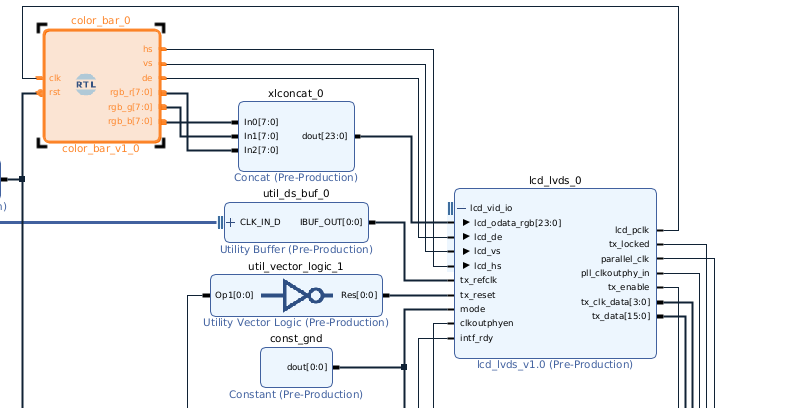

5. 添加color bar文件，并拖到block design中，并连接



   在video_define.v中定义VIDEO_1280_720，因为LCD分辨率是1280*720

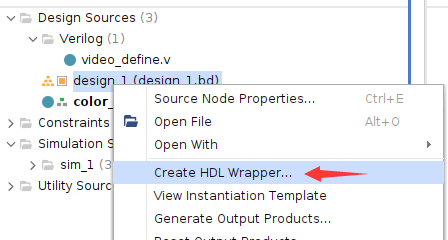

6. 生成HDL文件

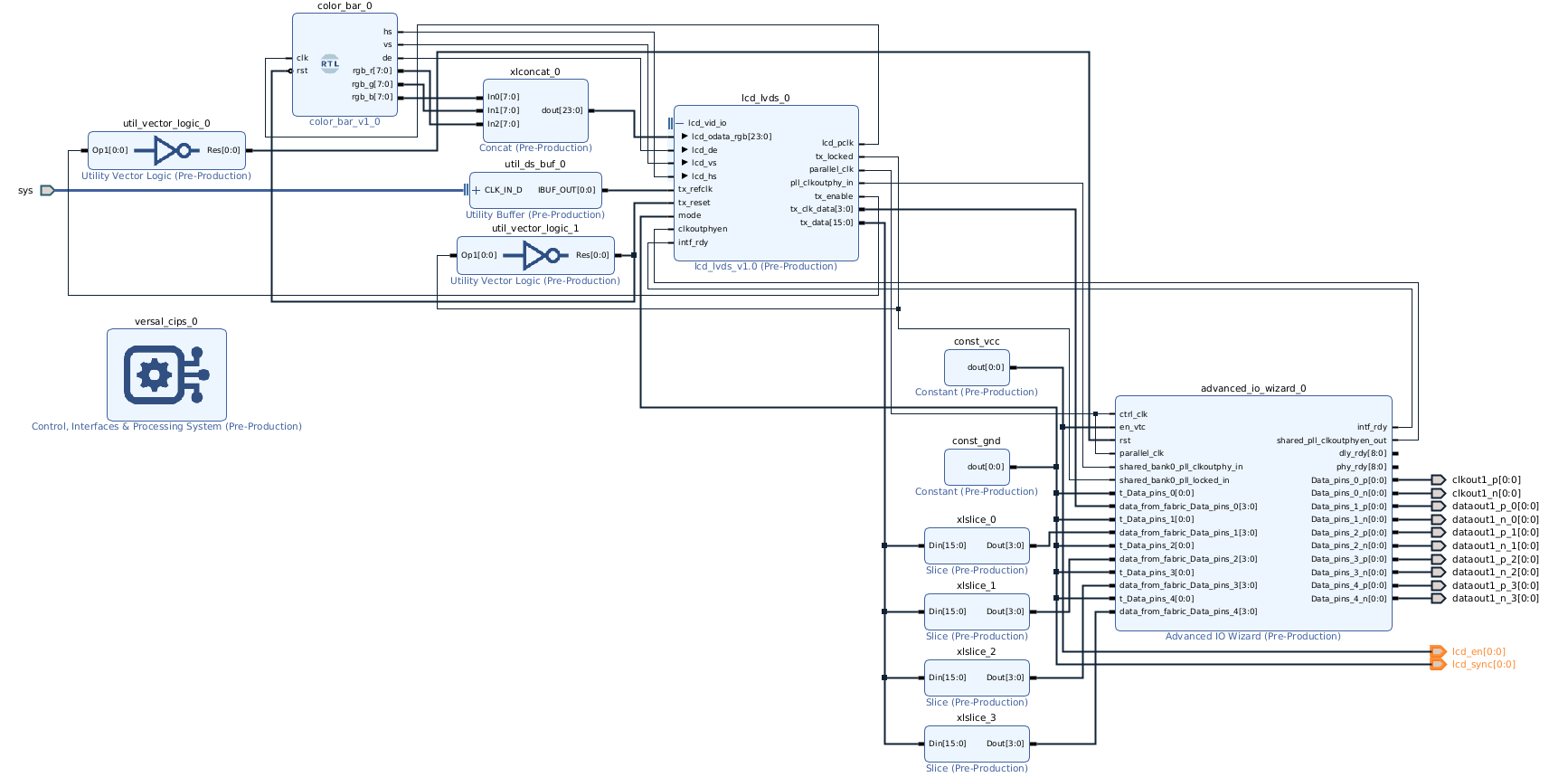

7. 添加其他一些信号



8. 约束引脚



9. 生成pdi文件



4.3 实验现象

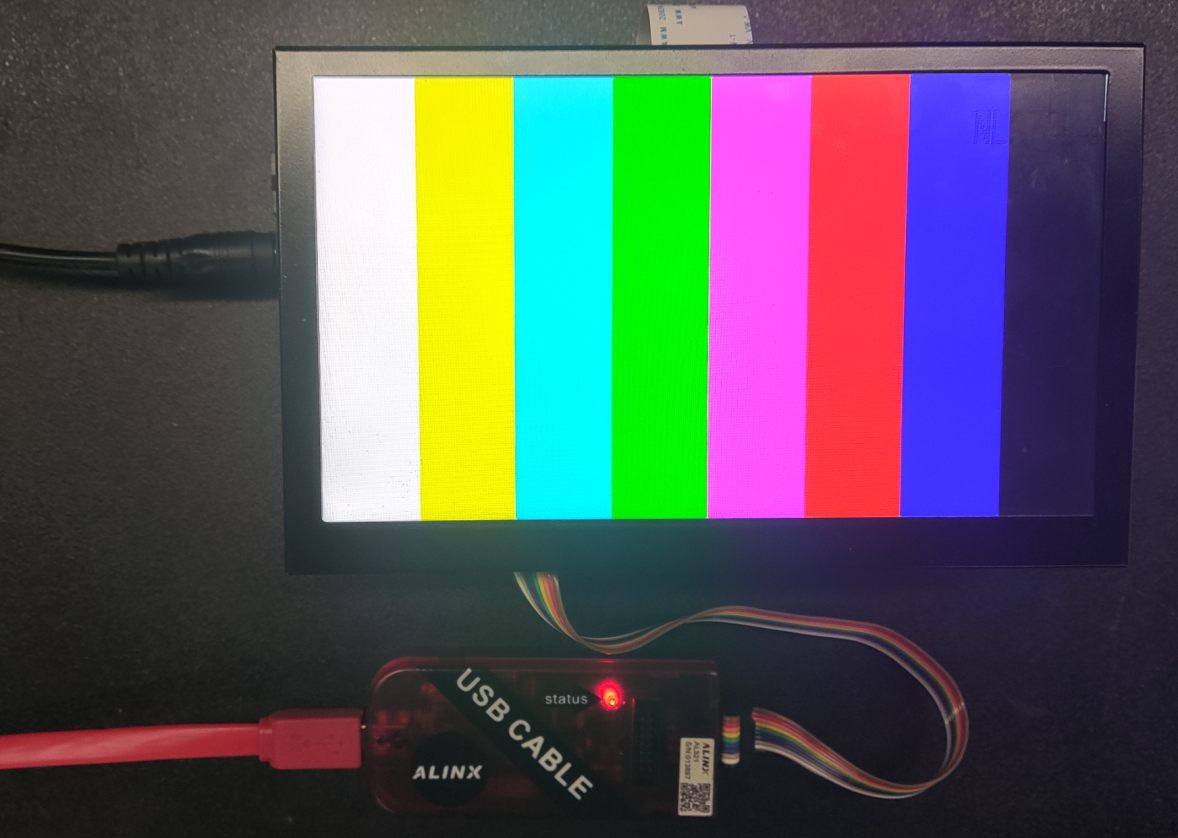

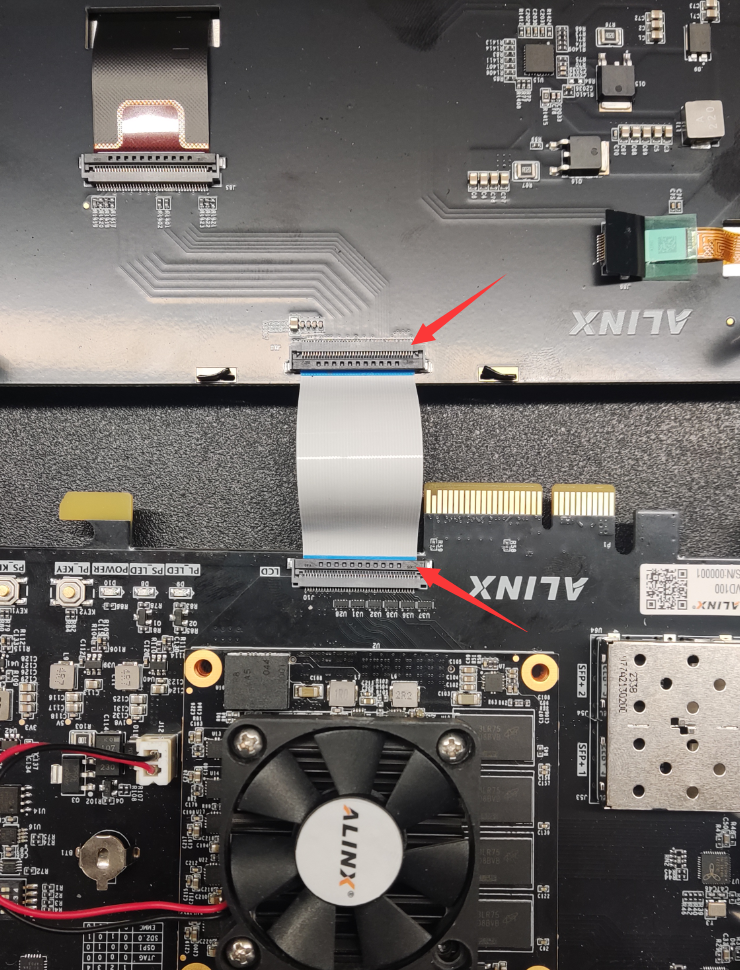

连接好LCD屏，下载程序，即可看到彩条显示。
